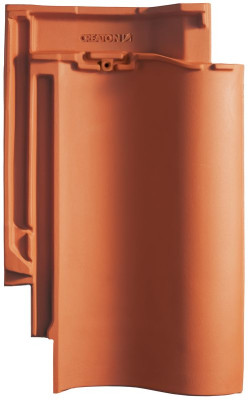

SINFONIE

Ukrivljeni zaklopni strešnik, izrazitega videza

Z vodoodporno sekundarno kritino, primerno tudi za ravne strehe do 7° naklona
Visoka fleksibilnost in poenostavljeno polaganje zaradi velikega območja pomika v velikosti 29 mm
Izboljšana tehnika polaganja nudi visoko zaščito pred nevihtami
Oporna rebra zagotavljajo izboljšano statiko in odvajanje morebitno nastale kondenzacijske vode
2 stabilni obešali skrbita za varen oprijem in zanesljivo prezračevanje strešnih letev
Optimalna zareza spodaj in zgoraj zagotavlja visoko zaščito pred vdorom dežja. Zasnova sistema omogoča optimalno obnašanje pretoka, varen odtok vode in izjemno tesnost

Tehnični podatki

Velikost (približno)	300 x 482 mm
Minimalna približna prekrivna širina	228 mm
Približna prekrivna širina	230 mm
Maksimalno prekrivanje (približno)	232 mm
Min. poraba (približno)	361 mm
Približna prekrivna dolžina	375 mm
Maks. poraba (približno)	389 mm
Potrebni strešniki, najm. (pribl.)	10.9 kos/m²
Povprečna zahteva za strešnike (približno)	11.5 kos/m²
Zidarstvo maks. približno	12.2 kos/m²
Teža enote (približno)	4.6 kg/kos
Teža po m ² (približno)	52.9 kg/m²
Teža po paleti (približno)	945 kg
Kos po mini paketu	5 kos
Kos na paleto	200 kos

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm s folcom za 30x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PF 2.5 kos/m	FLA	100	100	90	80	75	65	65	55	50	50	40
PR 2.5 kos/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PR 2.5 kos/m	FLA	100	100	90	80	75	65	65	55	50	50	40
LAF-/FLA vrednosti u mm s folcom za 40x60 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PF 2.5 kos/m	FLA	110	110	100	90	85	75	75	65	60	60	55
PR 2.5 kos/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PR 2.5 kos/m	FLA	110	110	100	90	85	75	75	65	60	60	55
LAF-/FLA vrednosti u mm s folcom za 50x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PF 2.5 kos/m	FLA	120	120	110	100	95	90	90	80	80	80	80
PR 2.5 kos/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PR 2.5 kos/m	FLA	120	120	110	100	95	90	90	80	80	80	80

Paleta izdelkov dodatne opreme

SIN strešnik polovične širine

SIN krajnik napušč desni

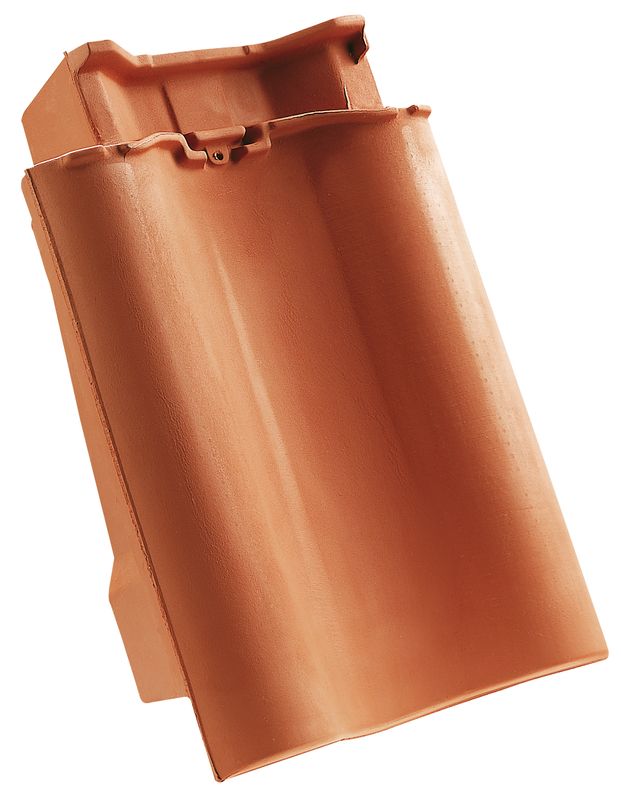

SIN krajnik napušč levi

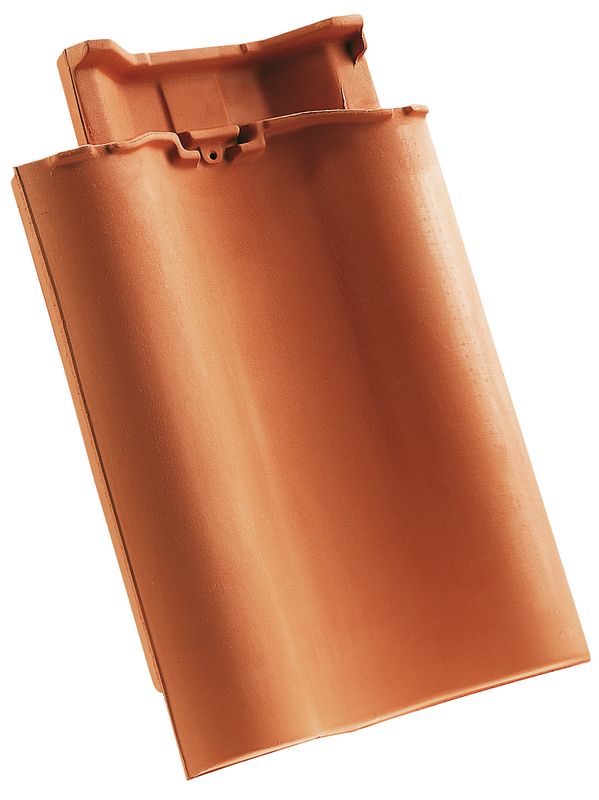

SIN strešnik dvovalovnik

SIN zračne kritine

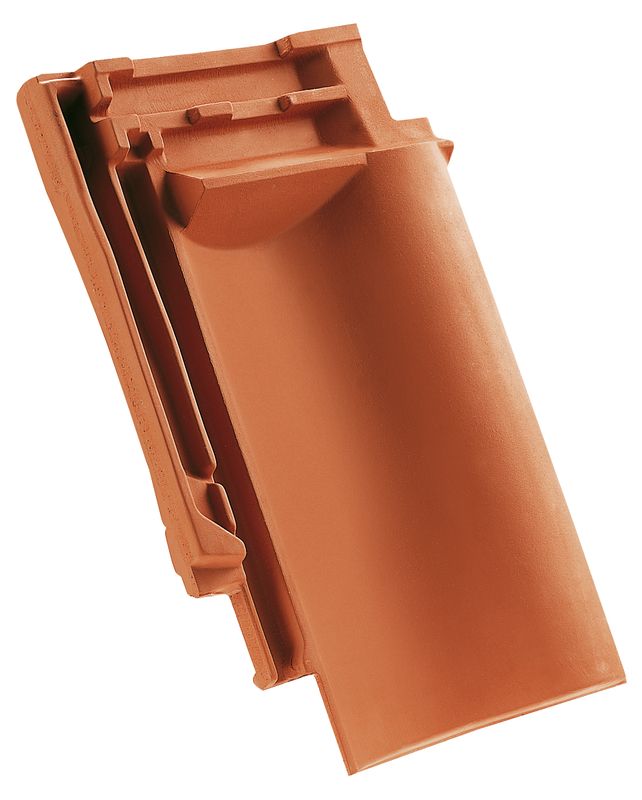

SIN slemenski priključni zračnik

SIN slemenski zračnik polovične širine

SIN slemenski zračnik krajnik desna

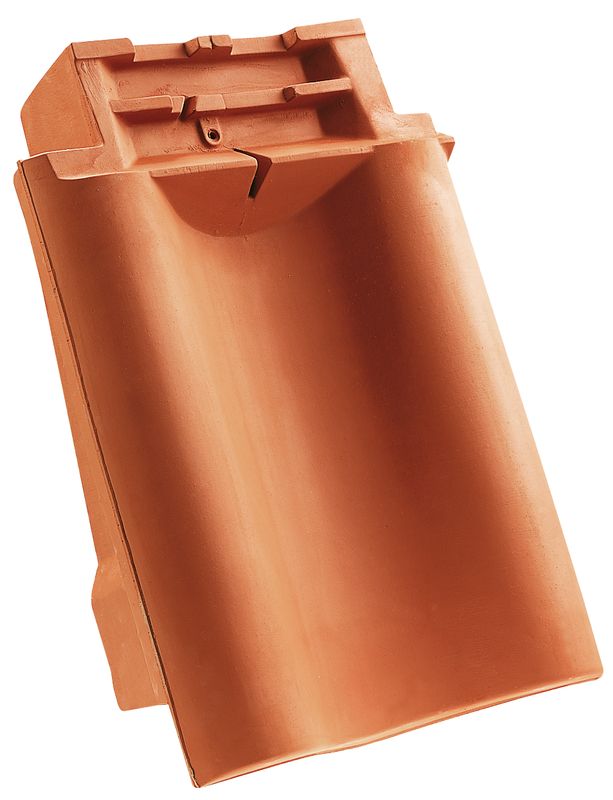

SIN slemenski zračnik krajnik leva

SIN slemenski zračnik z dvojnimi rebri

SIN stiskani strešniki za enokapnico

SIN stiskani slemenski krajnik strešnik za enokapnico desni

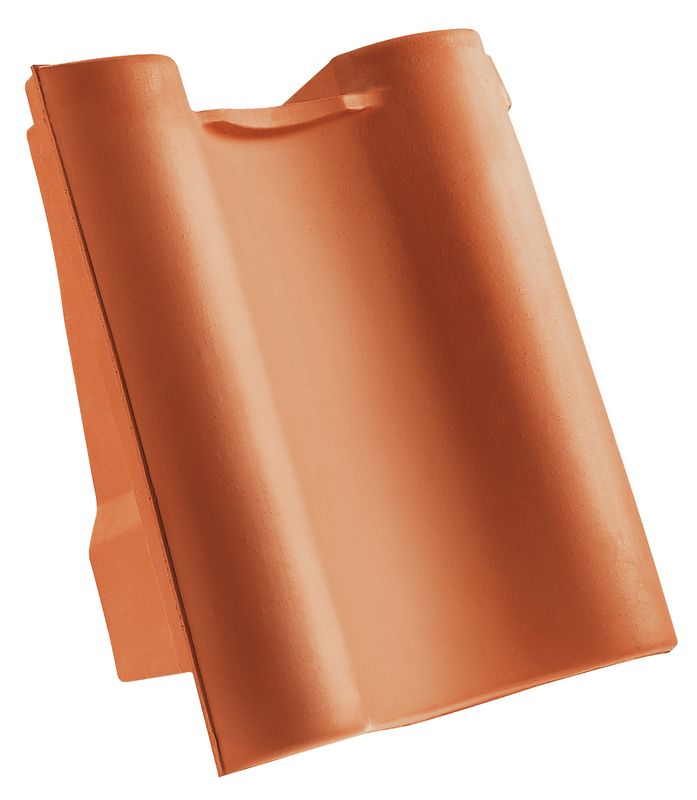

SIN stiskani slemenski krajnik strešnik za enokapnico levi

Paleta izdelkov za prezračevanje in zračnost strehe

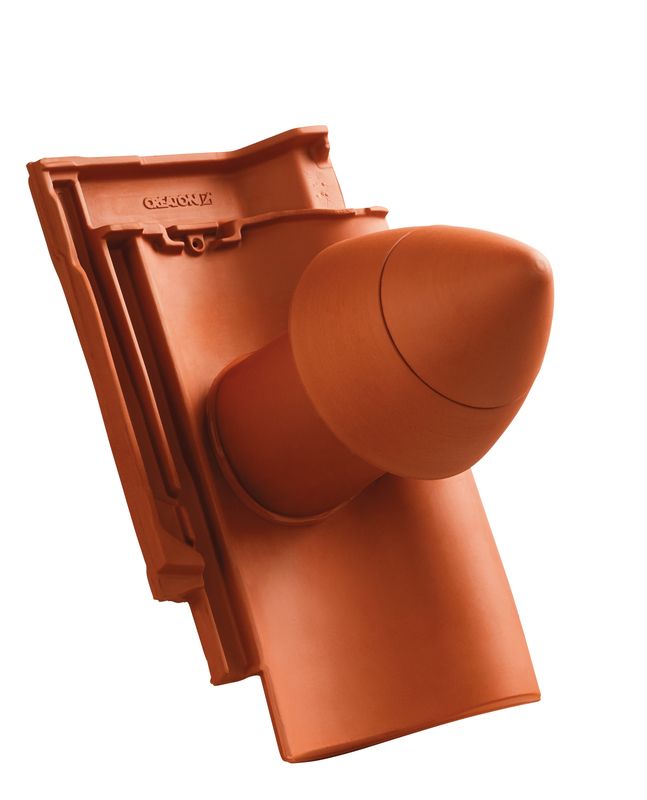

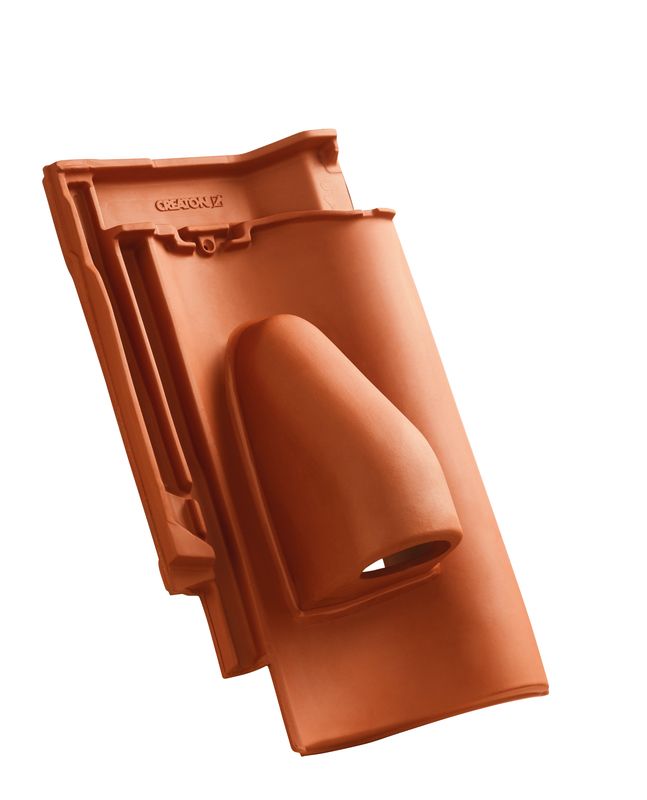

SIN SIGNUM keramični odvodni ventil DN 100 mm z vijačnim pokrovom, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

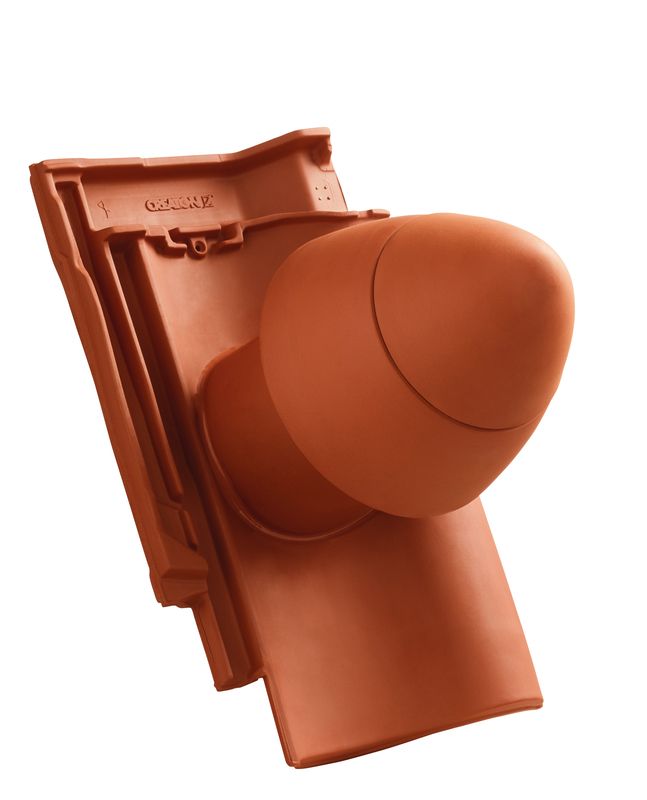

SIN SIGNUM keramični odvodni ventil DN 125 mm s snemljivo kapo, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

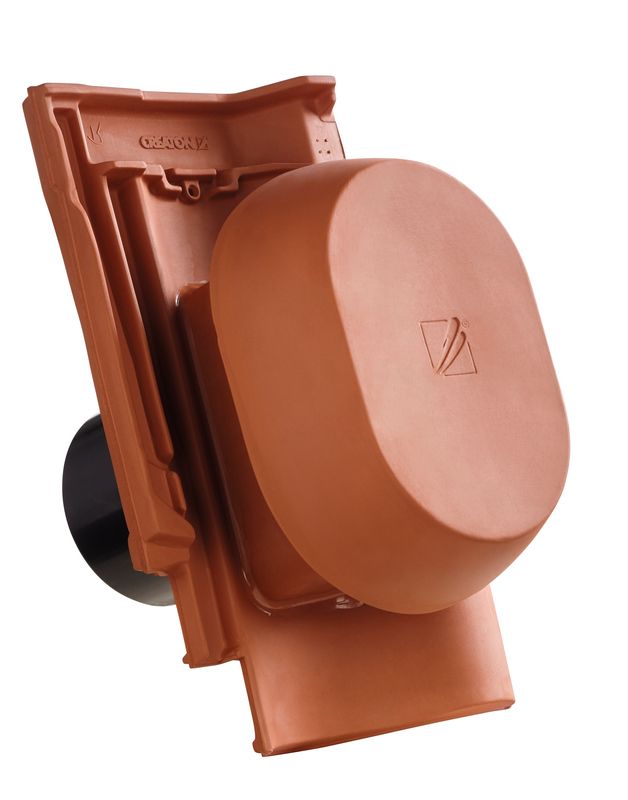

SIN SIGNUM keramični prezračevalnik DN 150/160 mm vklj. adapter za pod streho

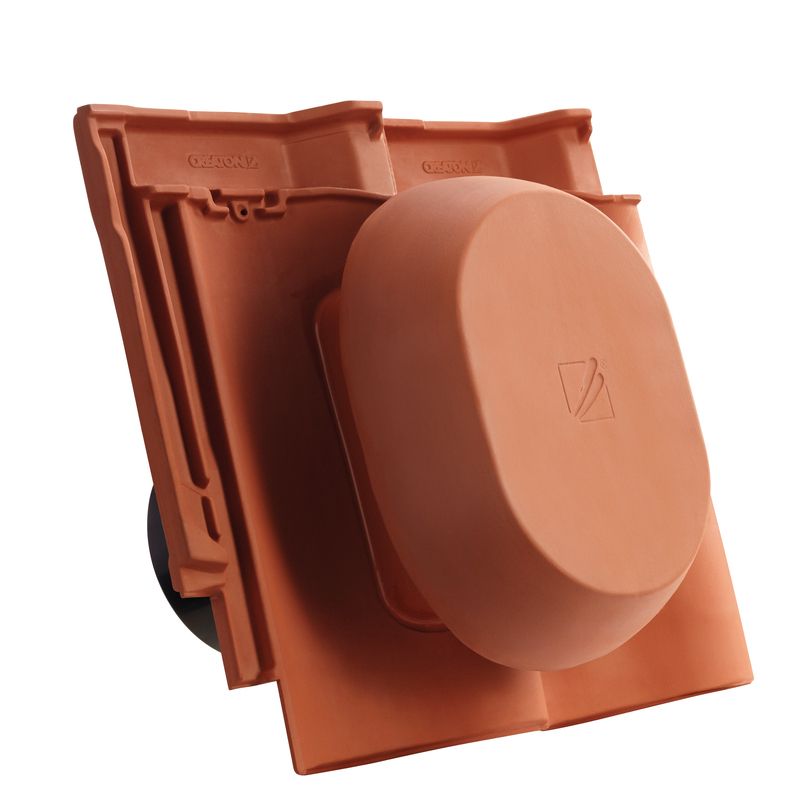

SIN SIGNUM keramični prezračevalnik DN 200 mm, vklj. adapter za povezavo pod streho

SIN strešnik za anteno

SIN solarni prehodni strešnik

SIN prehodni strešnik za pline NW 110

Univerzalni prilagodljivi kanal DN 150/160

Univerzalni prilagodljivi kanal DN 200

Univerzalni priključek za zračno režo pod streho NW 13,5

Univerzalni priključek za zračno režo pod streho NW 20

Univerzalni prilagodljivi kanal DN 150/160

Paleta izdelkov za zaščito pred snegom, dostop do strehe in solarno napeljavo iz kovine

SIN aluminijski osnovni element

Solarni nosilec

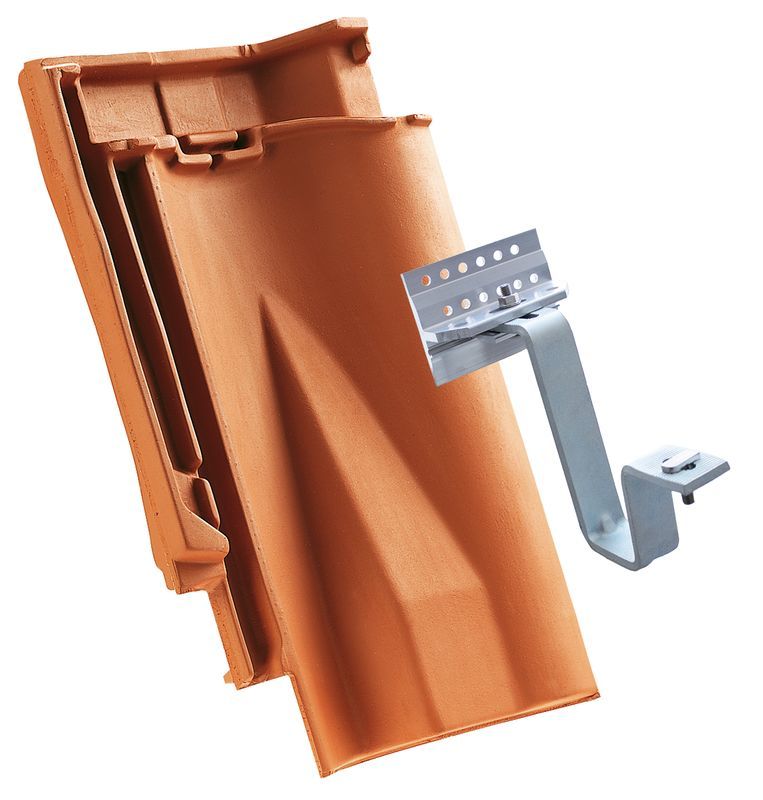

SIN komplet nosilca solarnega elementa, 30 mm letvanje

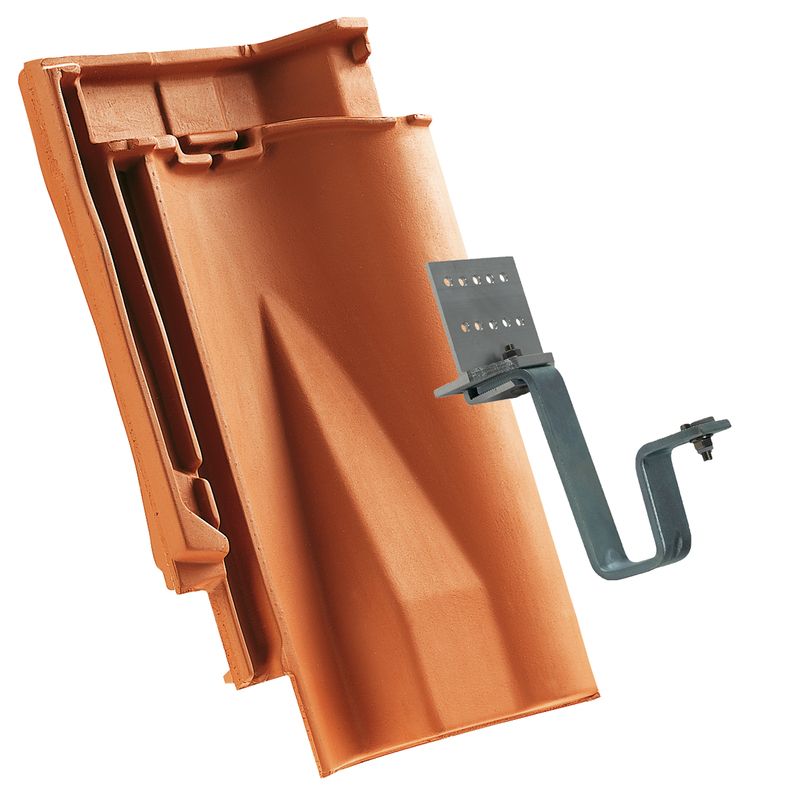

SIN komplet nosilca solarnega elementa, 40 mm letvanje

Enojna stopnica

Kratke pohodne rešetke

Dolge rešetke

Nosilec za valj

Gorski snegolovni opornik

Valjasta cev Ø 40 mm dolžina 3 m

Univerzalni gorski snegolovni opornik

Strešna lestev

Nosilec strešnih lestev

Nosilec za valj

Osnovni aluminijski element 150 x 25 cm

Nosilec za valj

Sklopna enota za cev Ø 32 mm

Paleta izdelkov za detajle na strehi in zaščito proti dvigu

SIN svetlobni strešnik (akrilni)

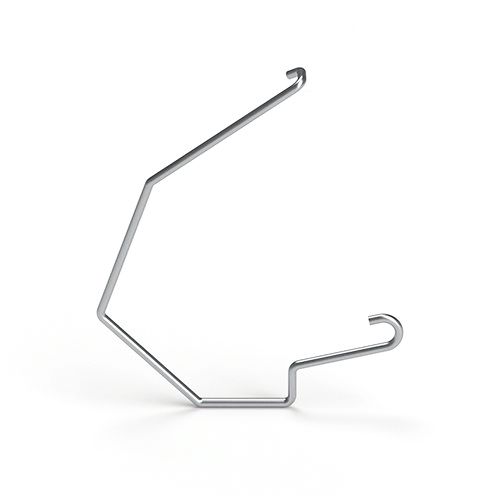

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 30/50 (SIN)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/50 (SIN)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/60 (SIN)

Sponka, kljuka za zaščito od neurja, cink aluminij za vse letve (SIN)

Grebenske sponke aluminij PDZ (univerzalna sponka za pritrditev)

Vijak iz nerjavečega jekla s tesnilom, dolžina 50 mm

Grebenske in žlotne sponke 10-13 mm

Univerzalni aluminijski trak 300 mm

Univerzalni aluminijski trak 450 mm

Univerzalni zaključni trak PIB 300 mm (CREAFLEX PIB)

Univerzalni zaključni trak PIB 450 mm (CREAFLEX PIB)

Robne ventilacijske kombinacije

Metalne rešetke za dostop do strehe 45 x 55 cm z enojno glaziranim varnostnim steklom

Toplotno izolirano strešno izhodno okno 55 x 78 cm

Satelitski in zračni preboj pocinkani ali barvni

Akrilna barva 250 ml

Razpon izdelkov za slemena in žlote

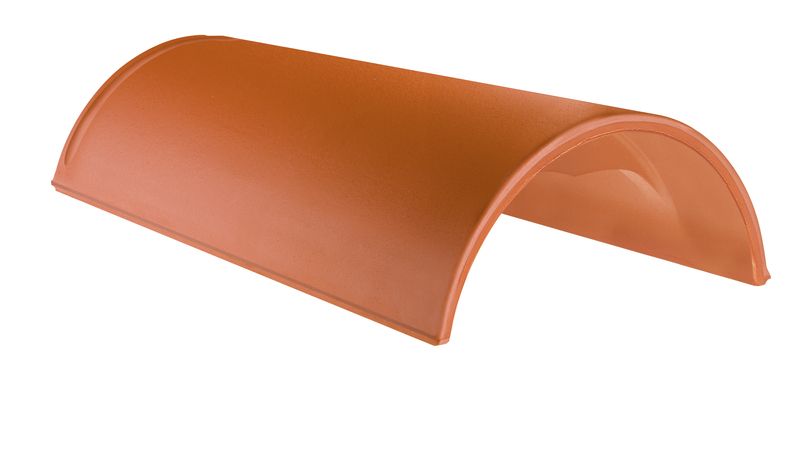

GOG slemenjak PF

GOG slemenjak PR

GOG začetni slemenjak in zaključna slemenska keramična plošča PF

GOG začetni slemenjak in zaključna slemenska keramična plošča PR

GOG funkcijski slemenjak in zaključna slemenska keramična plošča PF

GOG funkcijski slemenjak in zaključna slemenska keramična plošča PR

GOG začetni keramični slemenjak PF

GOG začetni keramični slemenjak PR

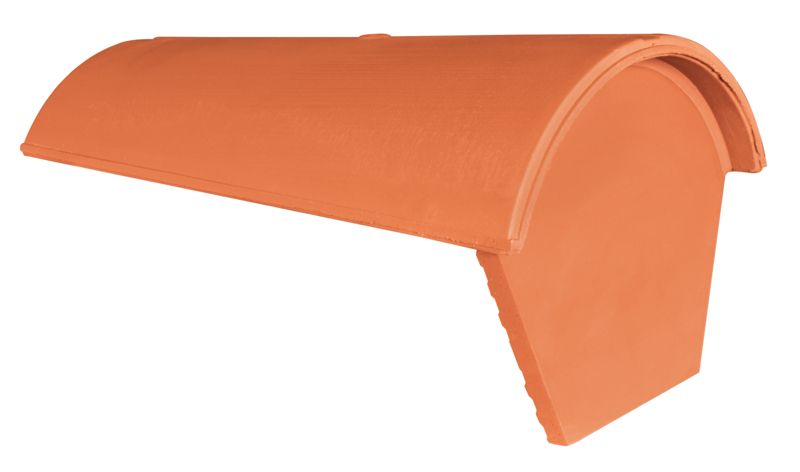

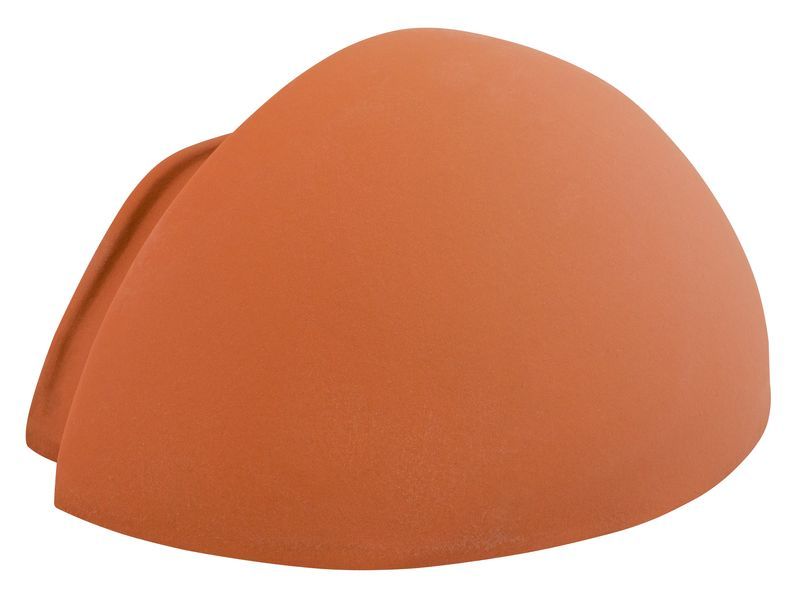

GOG začetni keramični slemenjak okrogle povezave PF

GOG začetni keramični slemenjak s skodelico PF

GOG razdelilna kapa 3 osi PF

GOG razdelilna kapa 4 osi PF

FIRSTFIX Grebenske sponke iz nerjavečega jekla PF

FIRSTFIX grebenske sponke iz nerjavečega jekla PR

GOG začetni keramični slemenjak PR

Grebenske sponke aluminijske PF

FIRSTFIX grebenske sponke iz nerjavečega jekla PF

GOG slemenjak PF

Grebenske sponke aluminijske PF

FIRSTFIX grebenske sponke iz nerjavečega jekla PF

GOG začetni keramični slemenjak okrogle povezave PF

GOG začetni slemenjak in zaključna slemenska keramična plošča PF

FIRSTFIX grebenske sponke žične G10

FIRSTFIX sponke kit

Slemenska/grebenska rola 220 (CREAROLL ALU)

Slemenska/grebenska rola 300 (CREAROLL ALU)

Slemenska/grebenska rola 220 (CREAROLL PP)

Slemenska/grebenska rola 310 (CREAROLL PP)

Slemenska/grebenska rola 390 (CREAROLL PP)

CAD

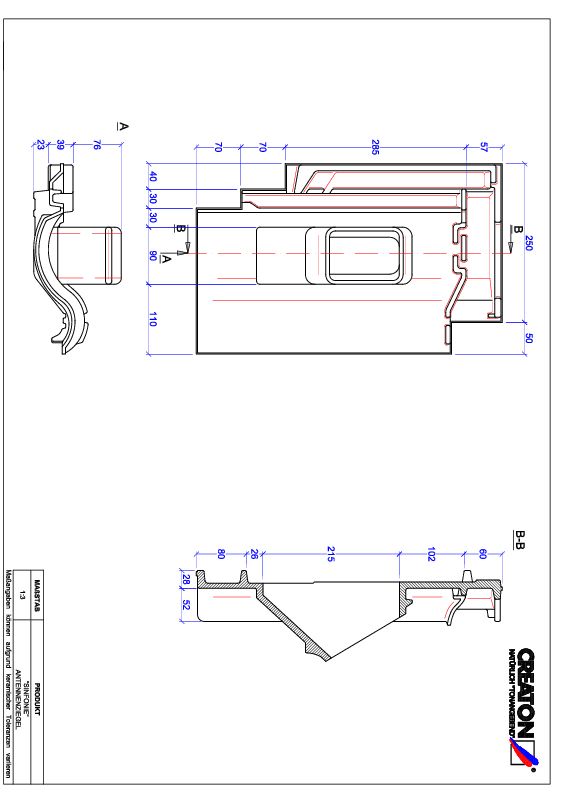

CAD datoteka izdelka SINFONIE Aerial ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 47 kB

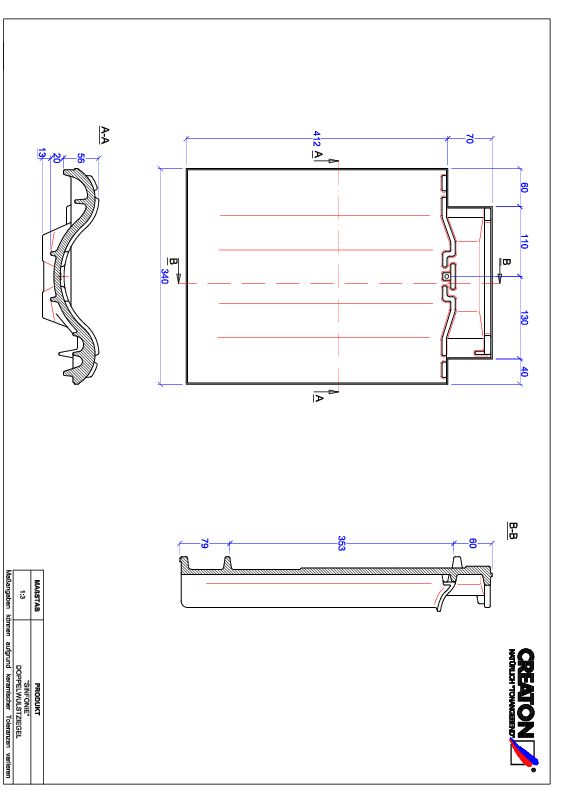

CAD datoteka izdelka SINFONIE dvovalovnik DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 41 kB

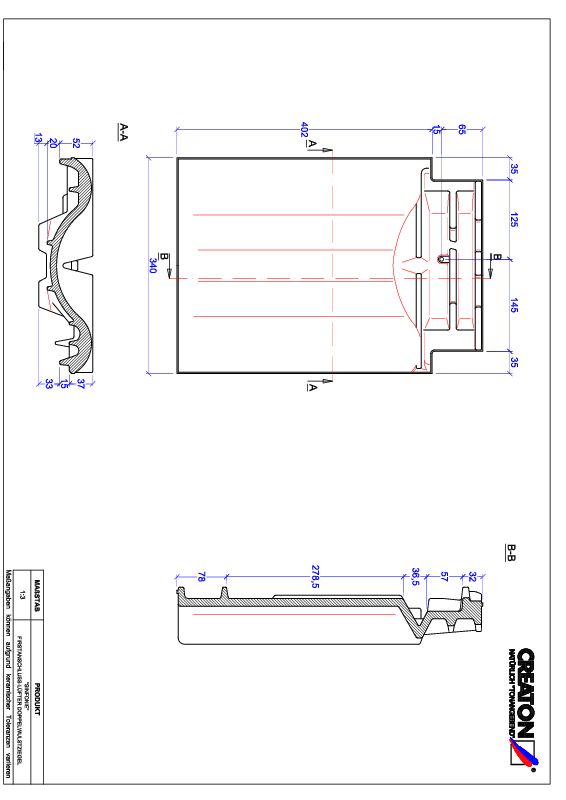

CAD datoteka izdelka SINFONIE slemenski priključni zračnik dvovalovnik FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 45 kB

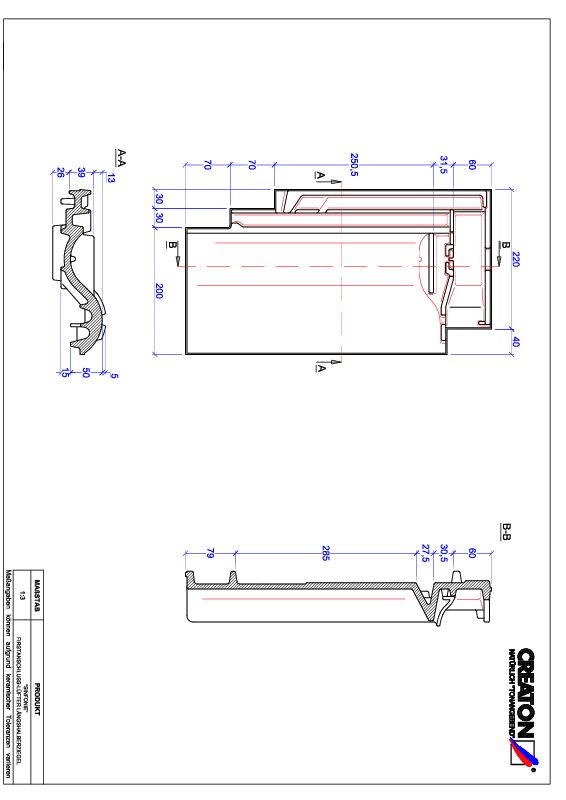

CAD datoteka izdelka SINFONIE slemenski priključni zračnik polovička FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 44 kB

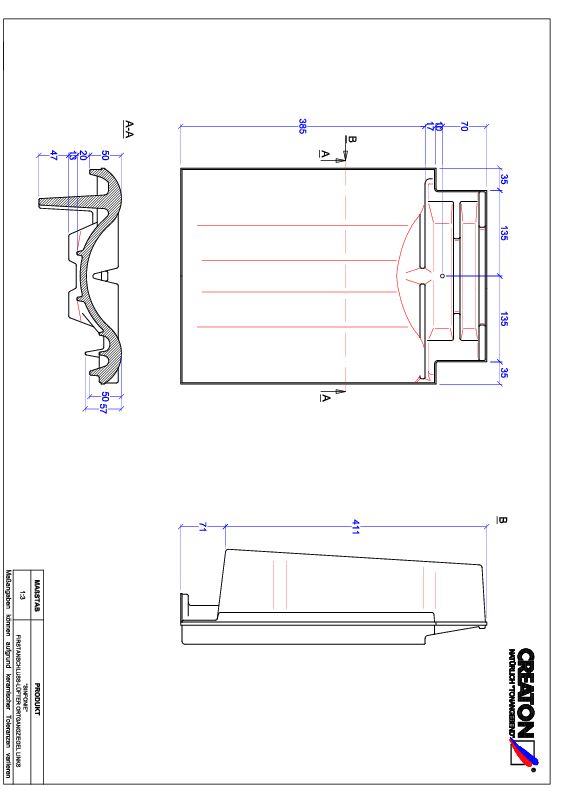

CAD datoteka izdelka SINFONIE slemenski priključni zračnik levi FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 43 kB

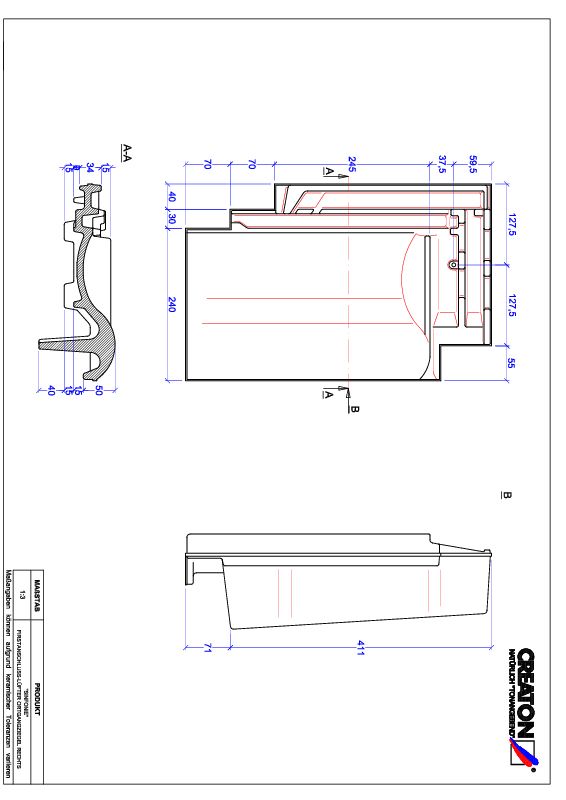

CAD datoteka izdelka SINFONIE slemenski priključni zračnik desni FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 44 kB

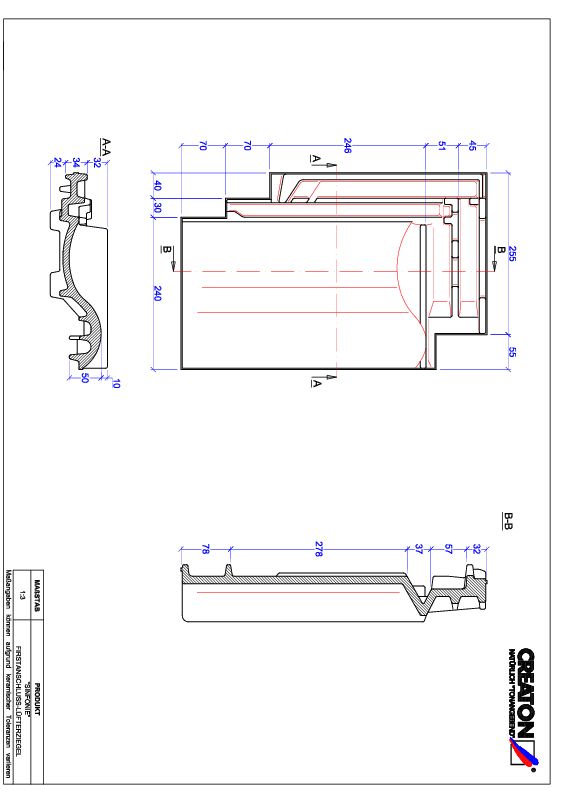

CAD datoteka izdelka SINFONIE slemenski priključni zračnik FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 45 kB

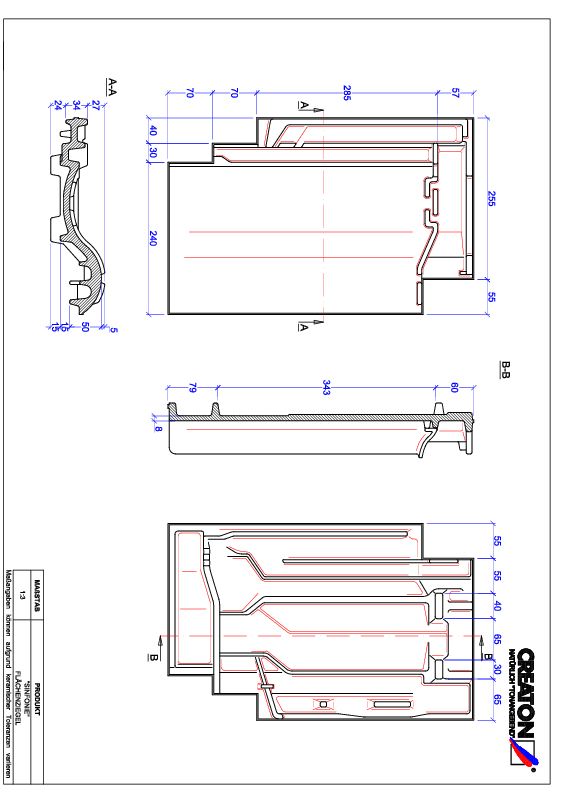

CAD datoteka izdelka SINFONIE strešnik FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 59 kB

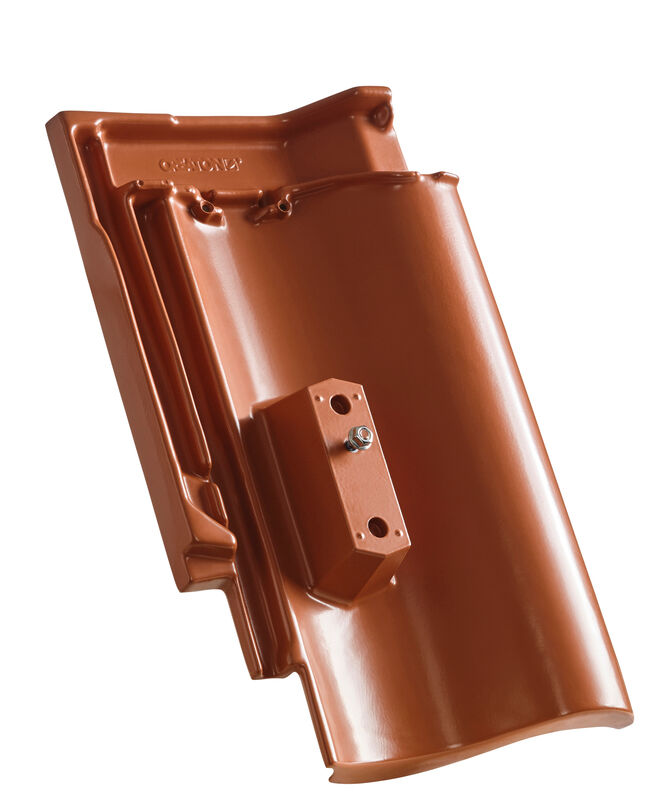

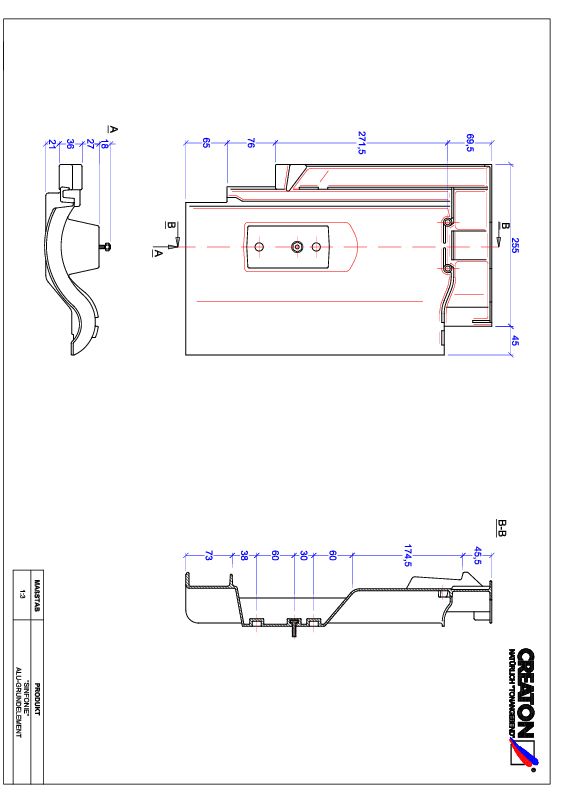

CAD datoteka izdelka SINFONIE osnova, aluminij GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 41 kB

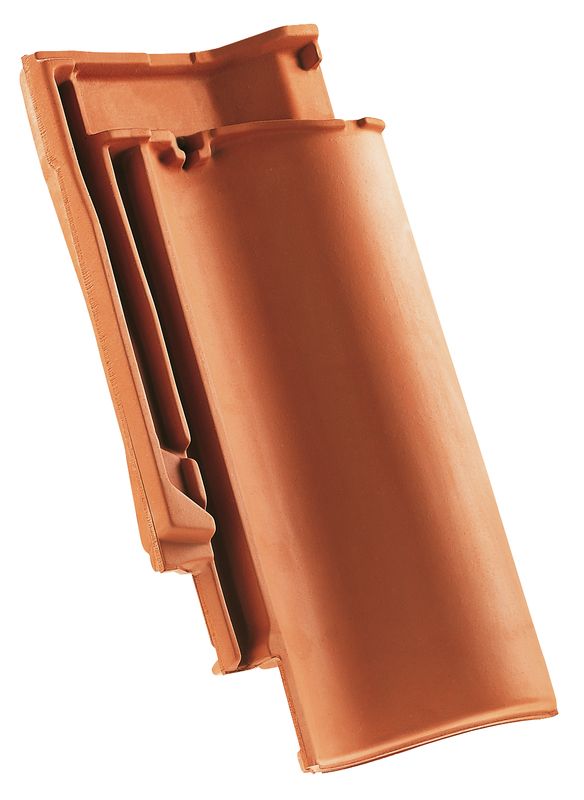

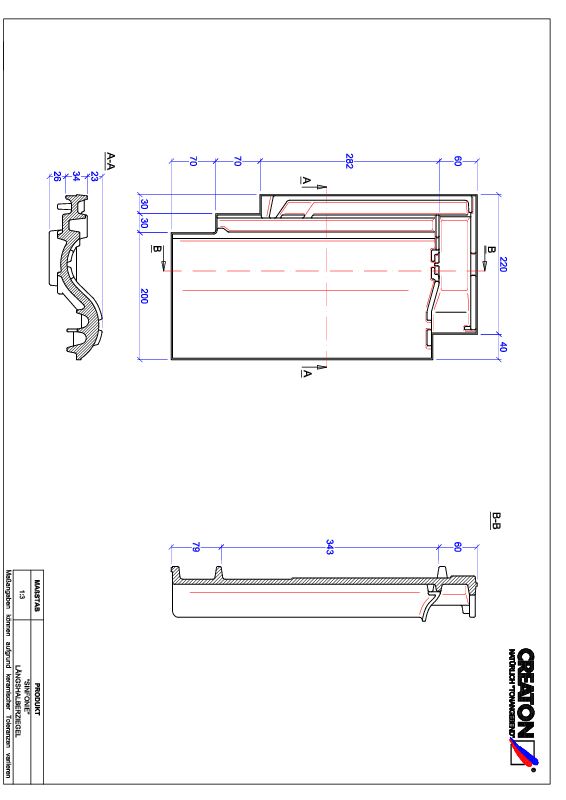

CAD datoteka izdelka SINFONIE polovička LH
pdf | 63 kB
dwg | 128 kB
jpeg | 42 kB

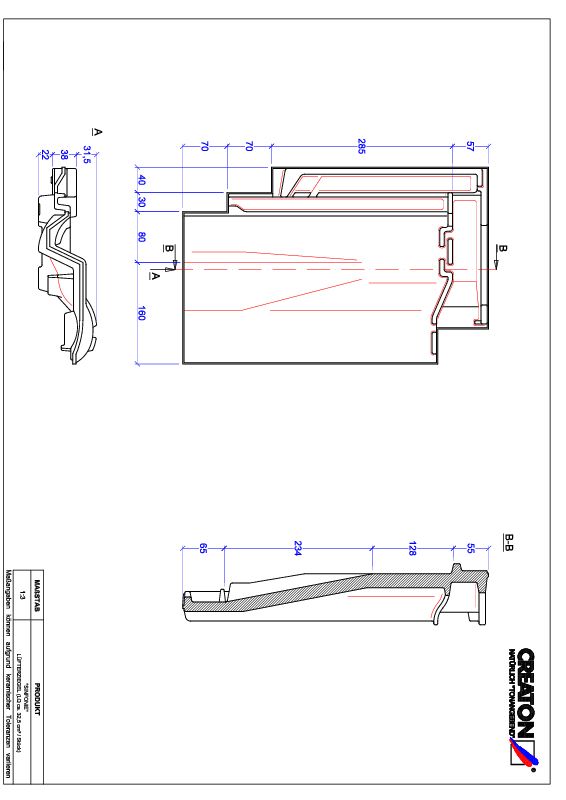

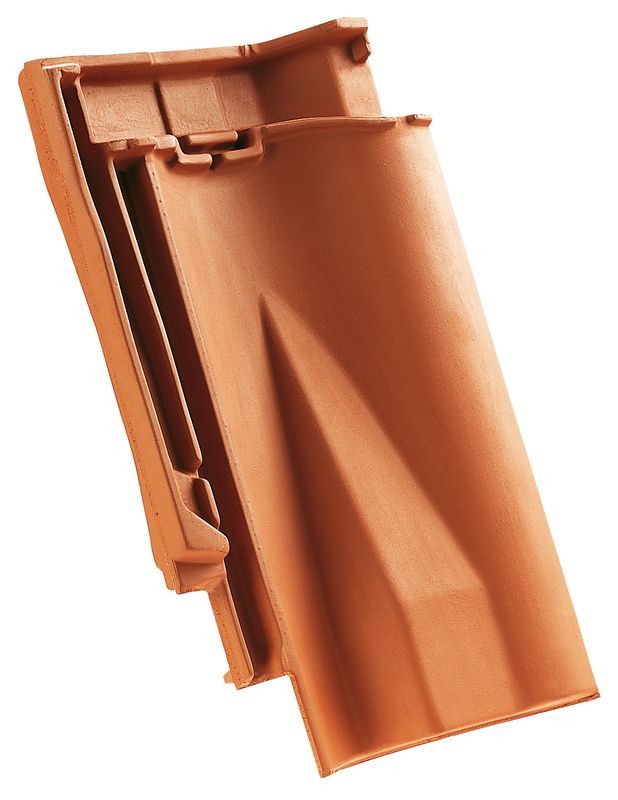

CAD datoteka izdelka SINFONIE slemenski zračnik LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 44 kB

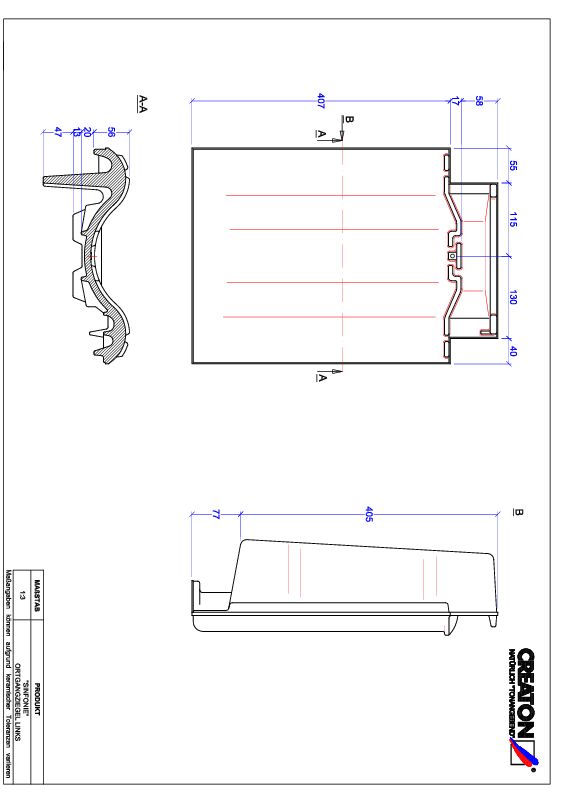

CAD datoteka izdelka SINFONIE krajnik levi OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 41 kB

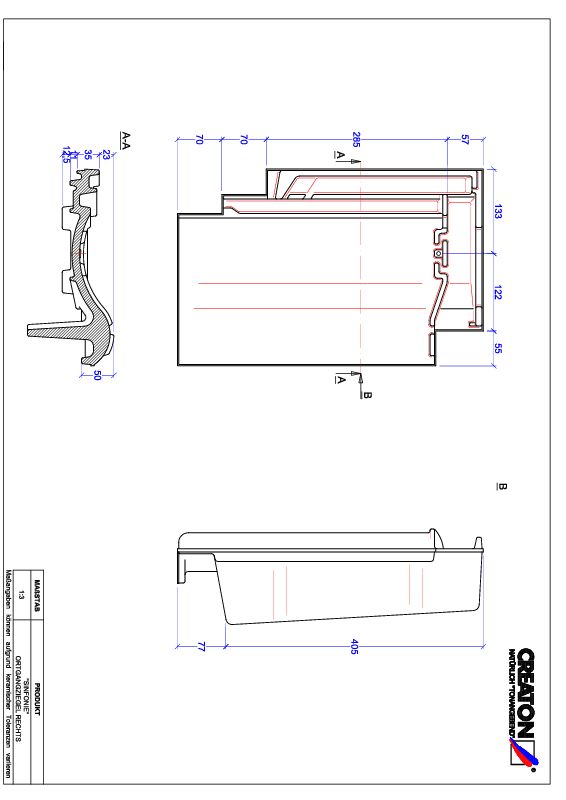

CAD datoteka izdelka SINFONIE krajnik desni OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 42 kB

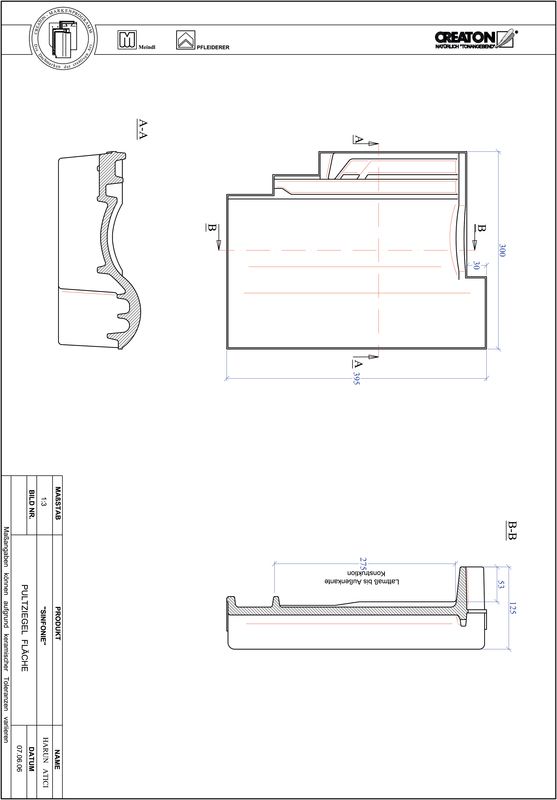

CAD datoteka izdelka SINFONIE strešnik za enokapno streho PULTFLA
pdf | 109 kB
image/jpeg | 39 kB
jpeg | 39 kB

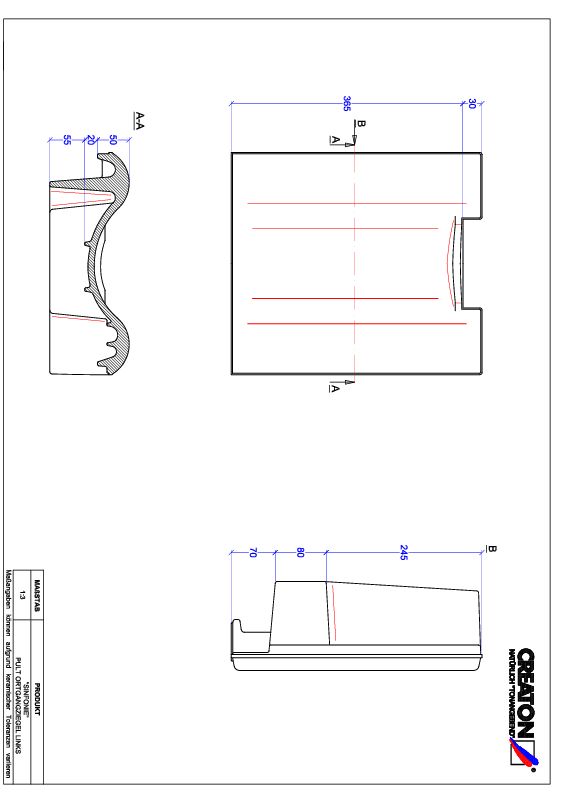

CAD datoteka izdelka SINFONIE strešnik za enokapno streho, krajnik levi PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 36 kB

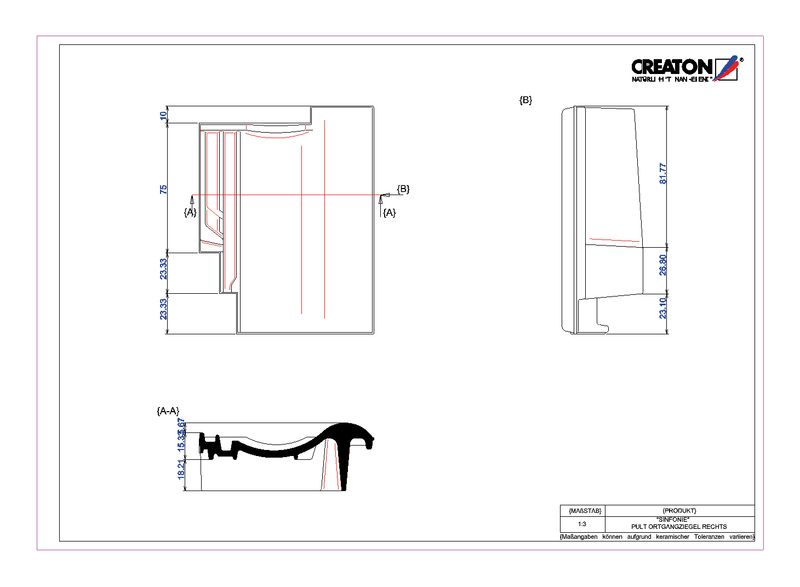

CAD datoteka izdelka SINFONIE strešnik za enokapno streho, krajnik desni PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 36 kB

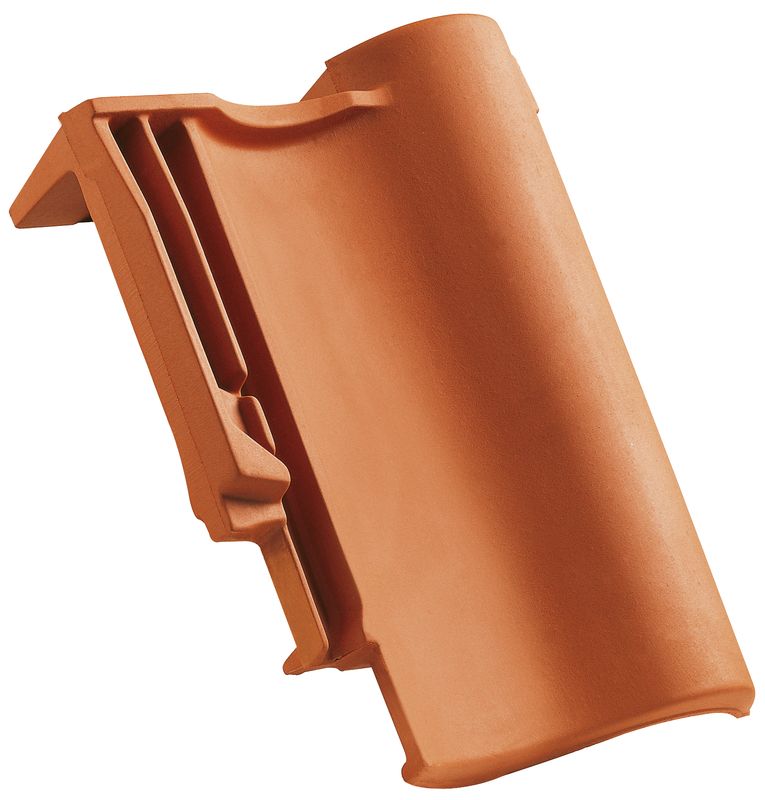

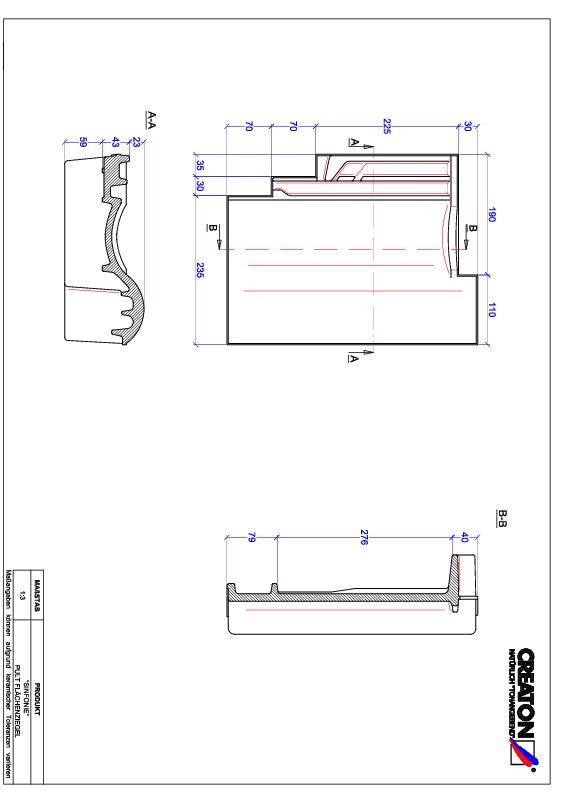

CAD datoteka izdelka SINFONIE strešnik za enokapno streho PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 40 kB

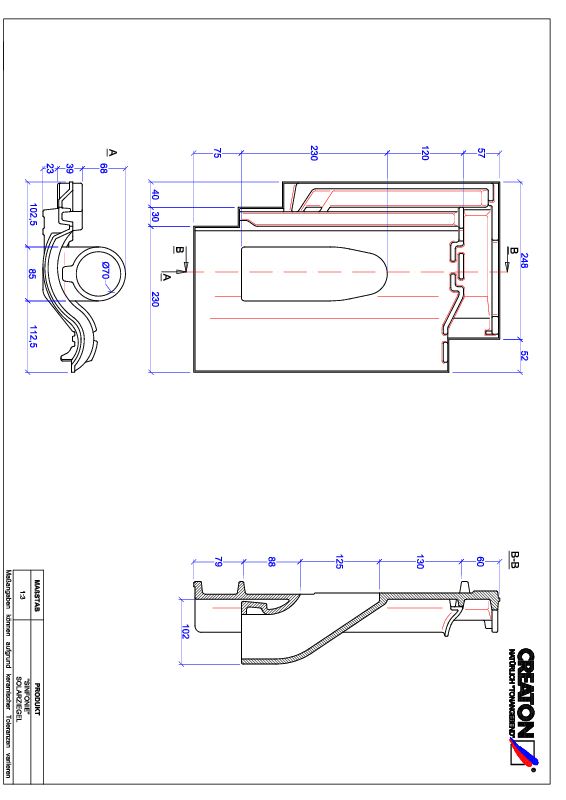

CAD datoteka izdelka SINFONIE Solar SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 47 kB

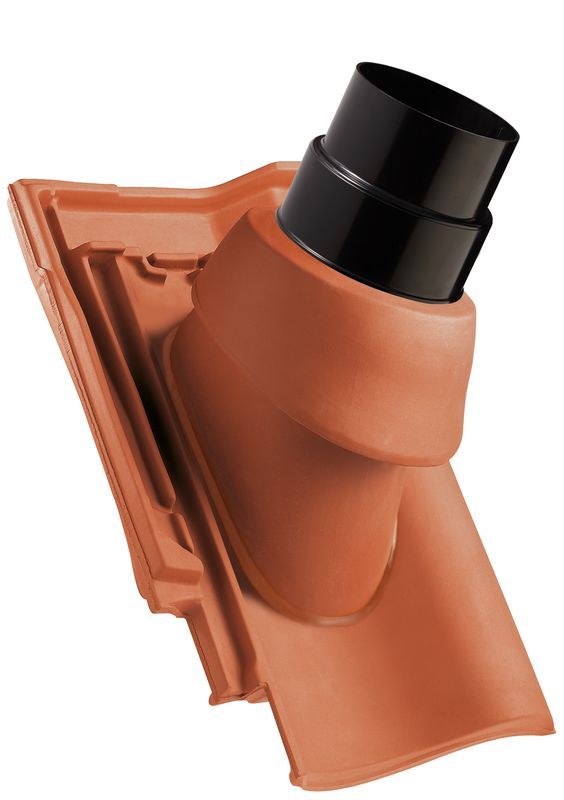

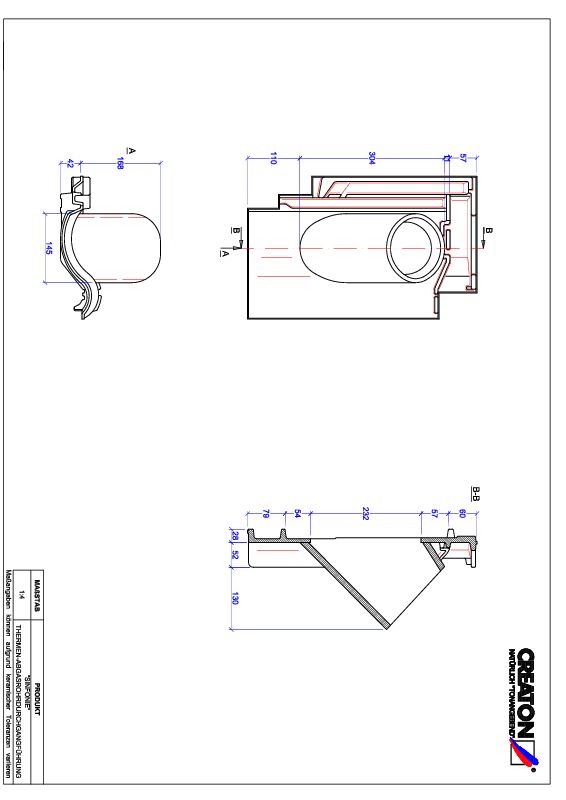

CAD datoteka izdelka SINFONIE Thermal THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 38 kB
# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB

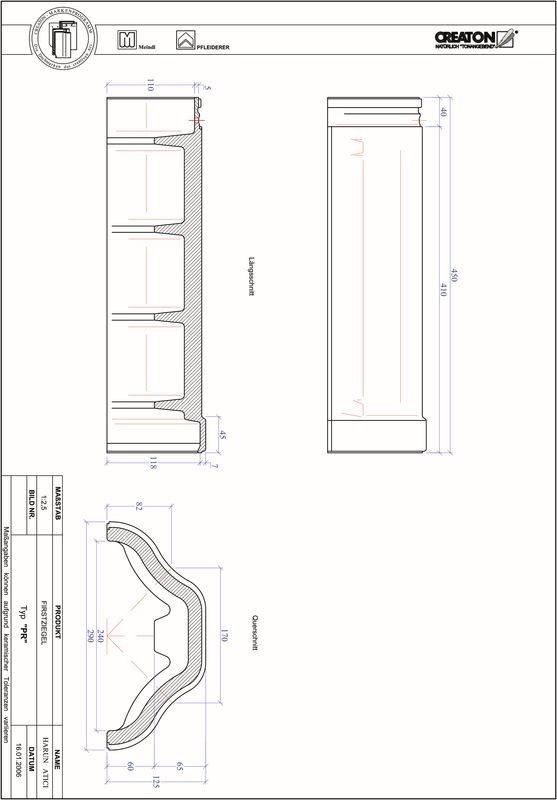

CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 44 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
