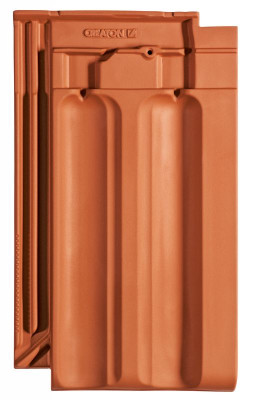

RATIO HÖN

Ekonomičen velik ponvasti strešnik

  • Zaradi velikega formata 265 x 446 mm je dosežena visoka raven stroškovne učinkovitosti
  • Fleksibilna dolžina prekrivanja za hitro delo zahvaljujoč območju pomika v velikosti 24 mm
  • 5 mm manevrskega prostora za pomikanje ustvarja dovolj prožnosti tudi v širino
  • Obsežna barvna paleta: 11 barv v štirih površinskih različicah
  • Harmonični dizajn, zasnovan na tradicionalnem modelu Z1 iz hiše Ludowici
  • Ob strani nameščen ločilnik vode razbremeni stransko zarezo in zagotavlja optimalno vodenje vode

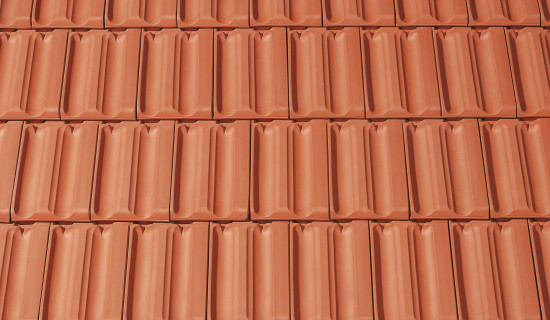

naravno rdeča
naravno rdeča
NUANCE rdeča engobirana
NUANCE rdeča engobirana
NUANCE bakreno rdeča engobirana
NUANCE bakreno rdeča engobirana
NUANCE vinsko rdeča engobirana
NUANCE vinsko rdeča engobirana
NUANCE temno rjava engobirana
NUANCE temno rjava engobirana
NUANCE antracitna engobirana
NUANCE antracitna engobirana
FINESSE rdeča glazirana
FINESSE rdeča glazirana
FINESSE vinsko rdeča glazirana
FINESSE vinsko rdeča glazirana
FINESSE črna glazirana
FINESSE črna glazirana
NOBLESSE rjava glazirana
NOBLESSE rjava glazirana

Technical data

Velikost (približno)265 x 446 mm
Približna prekrivna širina223 mm
Maksimalno prekrivanje (približno)225 mm
Minimalna približna prekrivna širina221 mm
Približna prekrivna dolžina368 mm
Maks. poraba (približno)380 mm
Min. poraba (približno)357 mm
Povprečna zahteva za strešnike (približno)12.2 kos/m²
Zidarstvo maks. približno12.7 kos/m²
Potrebni strešniki, najm. (pribl.)11.7 kos/m²
Teža po m ² (približno)40.3 kg/m²
Teža po paleti (približno)975 kg
Teža enote (približno)3.3 kg/piece
Kos na paleto288 kos
Kos po mini paketu6 piece

Area of use

VALID FOR GERMANY
Naklon strehe DUO extra (Nemčija)≥ 16 °
Naklon strehe QUATTRO longlife extra (Nemčija)≥ 10 °
Naklon strehe TRIO extra (Nemčija)≥ 14 °
Naklon strehe DUO longlife ND extra (Nemčija)≥ 14 °
VALID FOR AUSTRIA
Naklon strehe DUO longlife ND extra (Avstrija)≥ 22 °
Naklon strehe DUO extra (Avstrija)≥ 22 °
Naklon strehe QUATTRO longlife extra (Avstrija)≥ 20 °
Naklon strehe TRIO extra (Avstrija)≥ 22 °

Technical informations

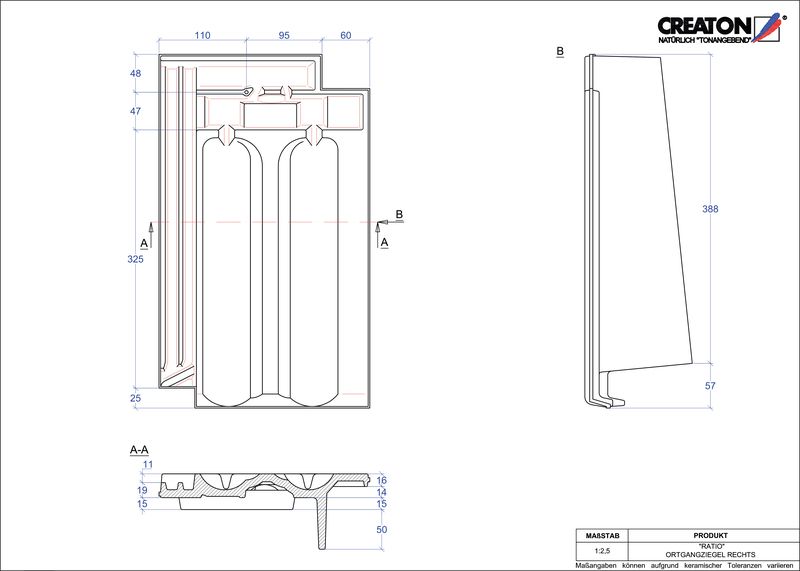

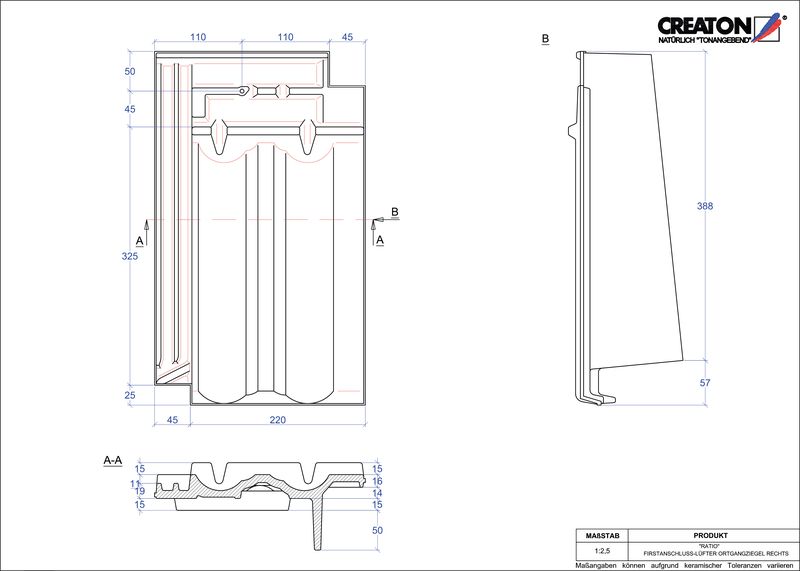

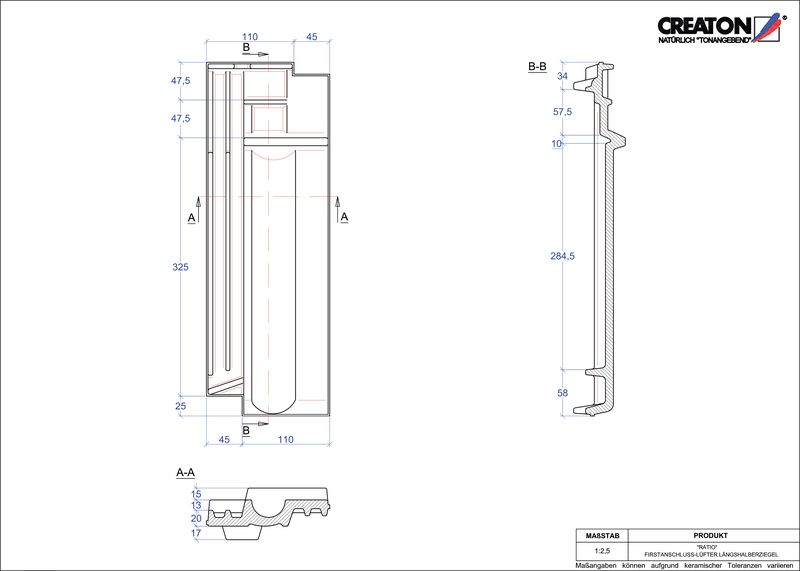

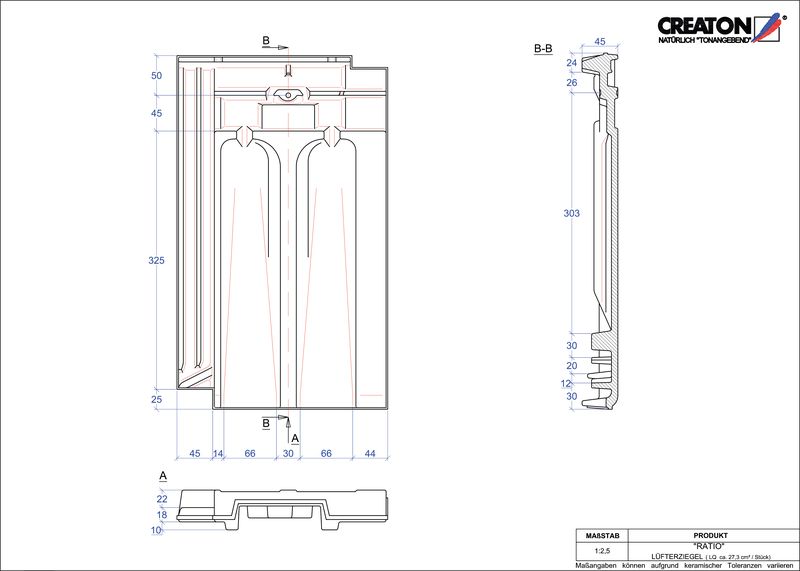

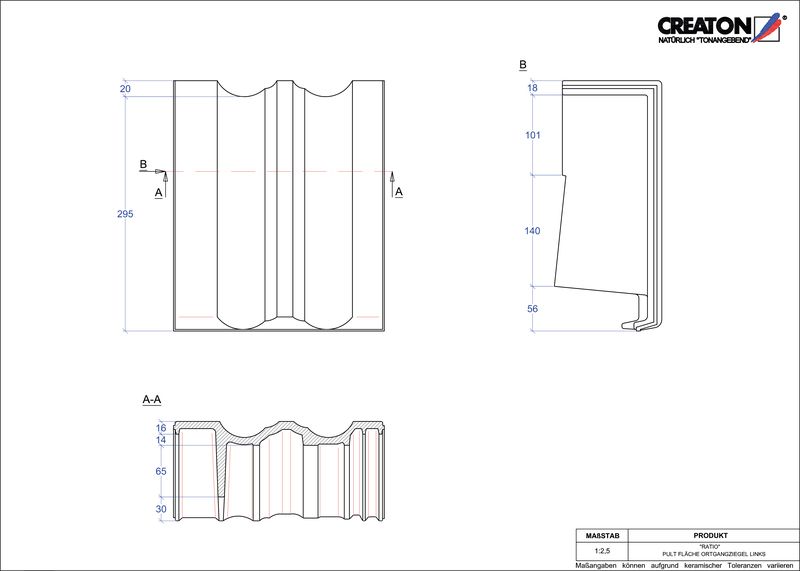

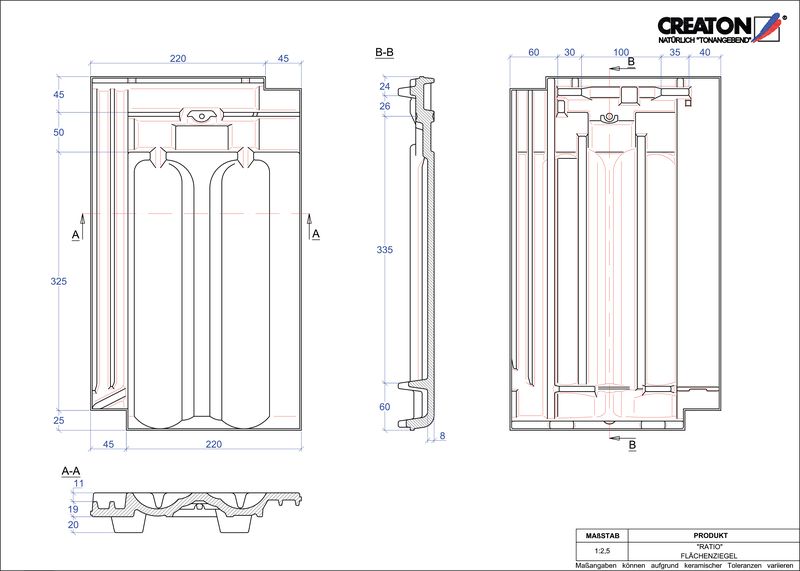

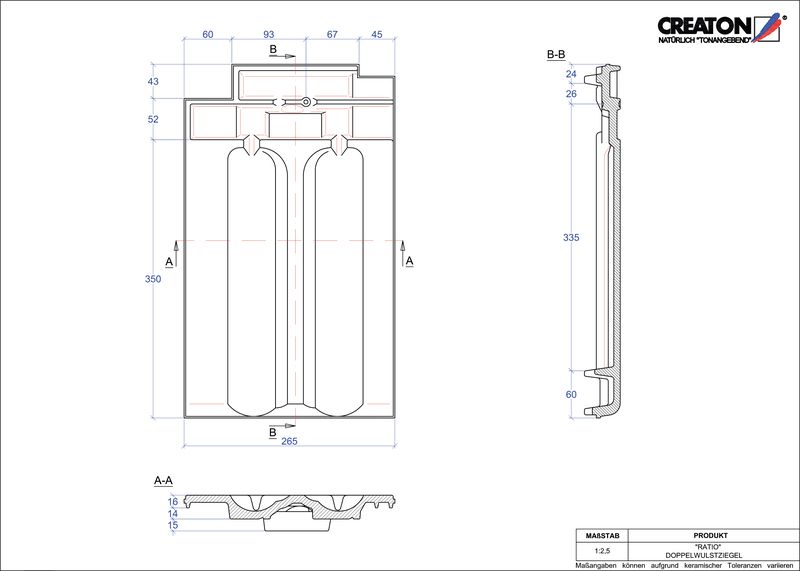

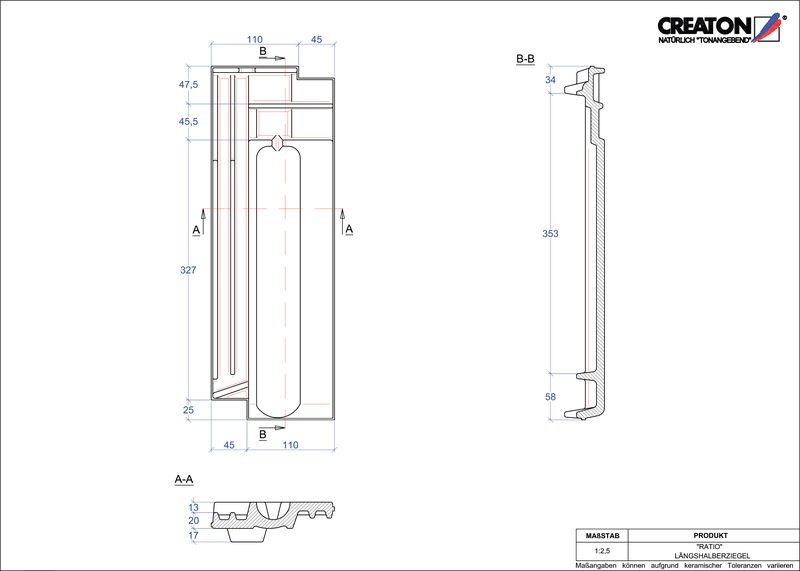

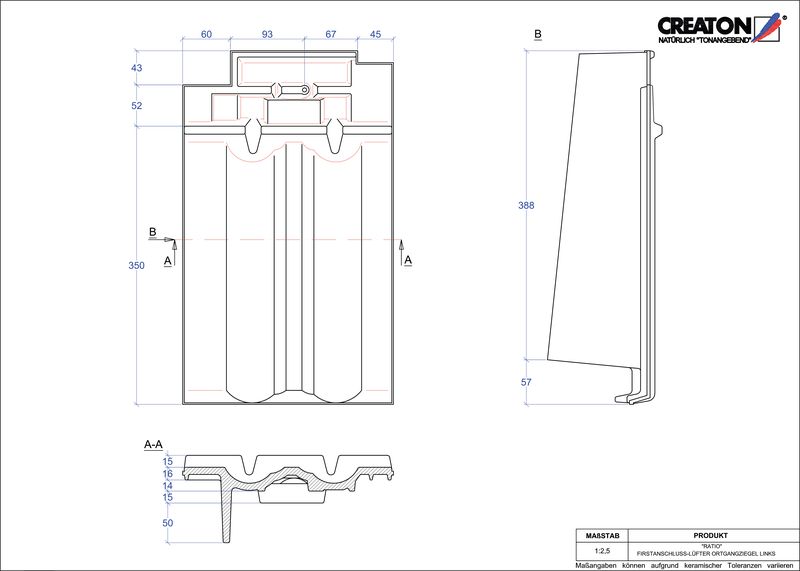

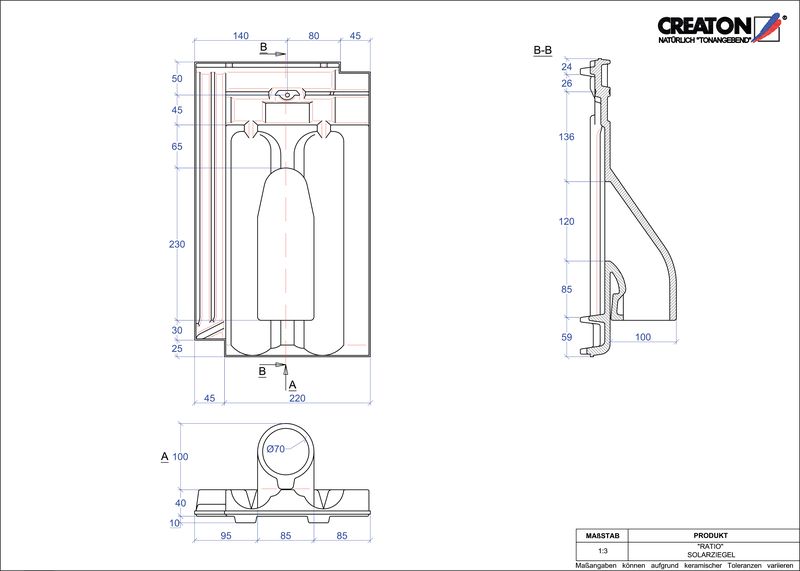

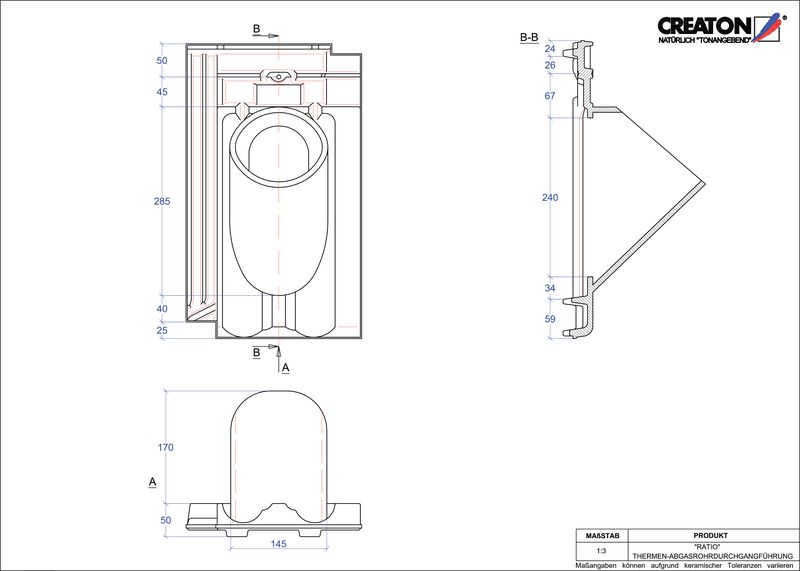

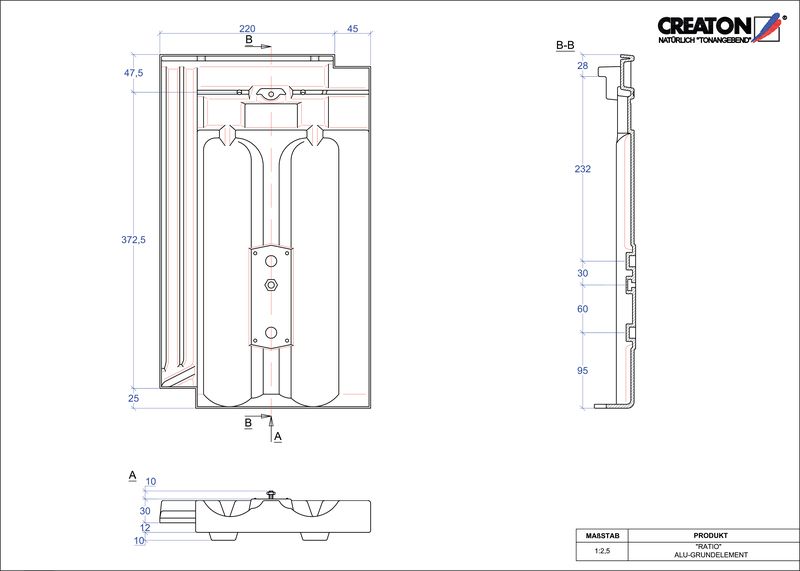

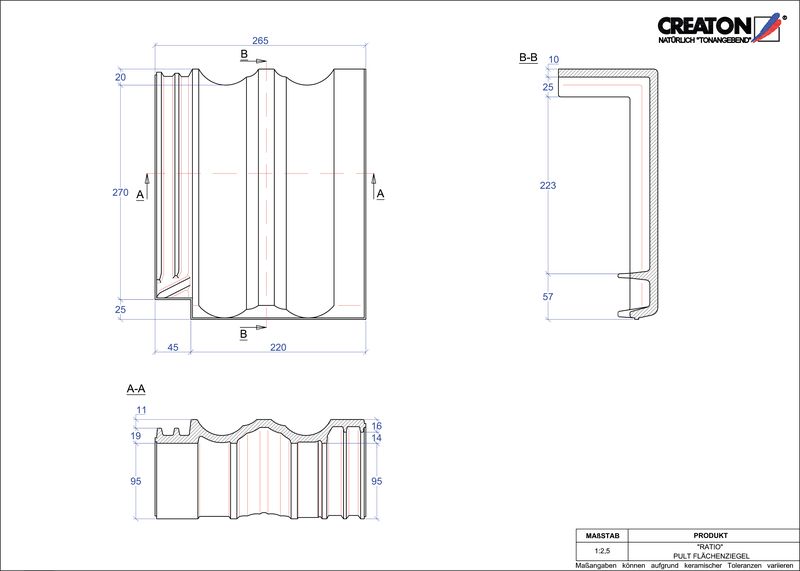

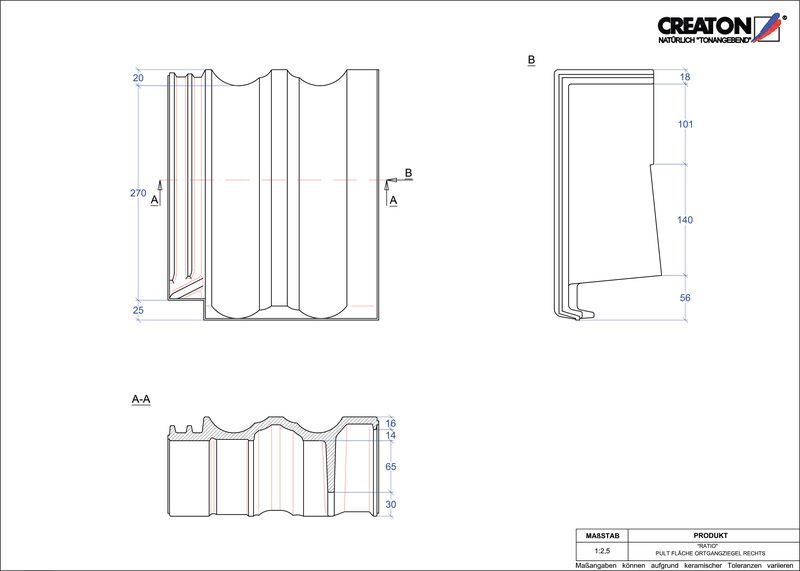

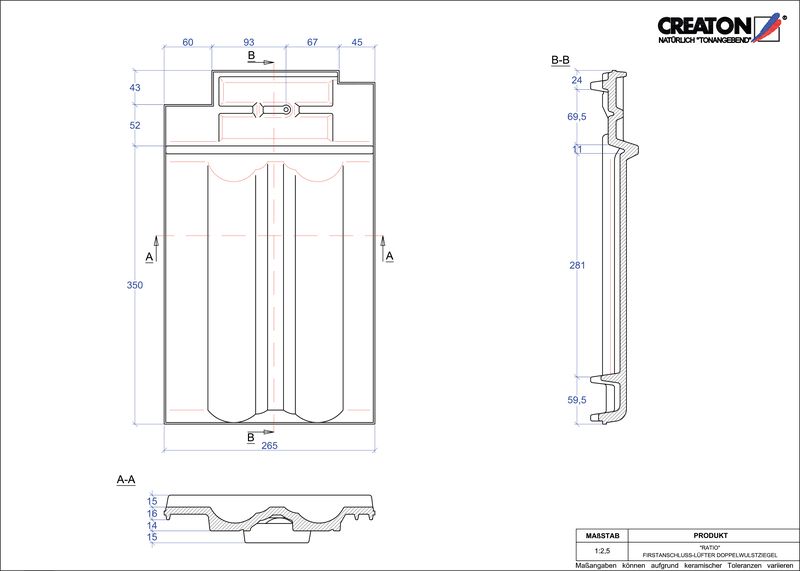

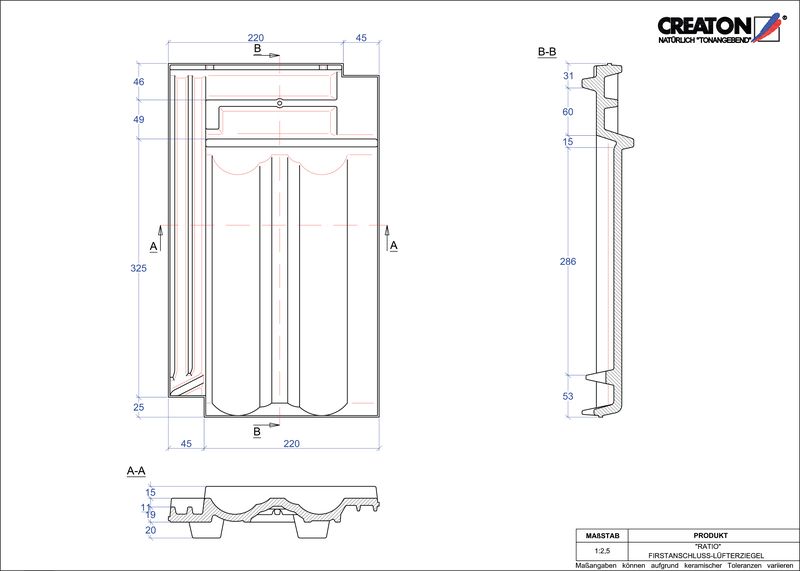

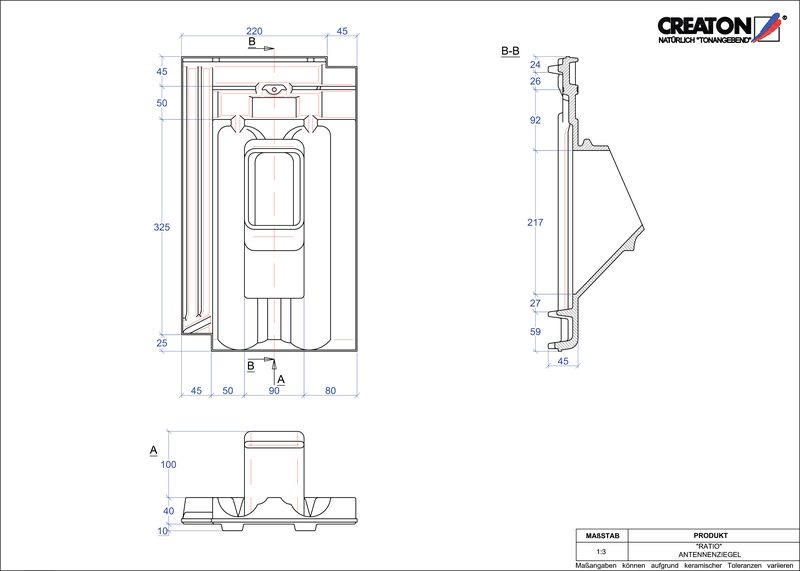

  • The technical drawing shown is merely an example.

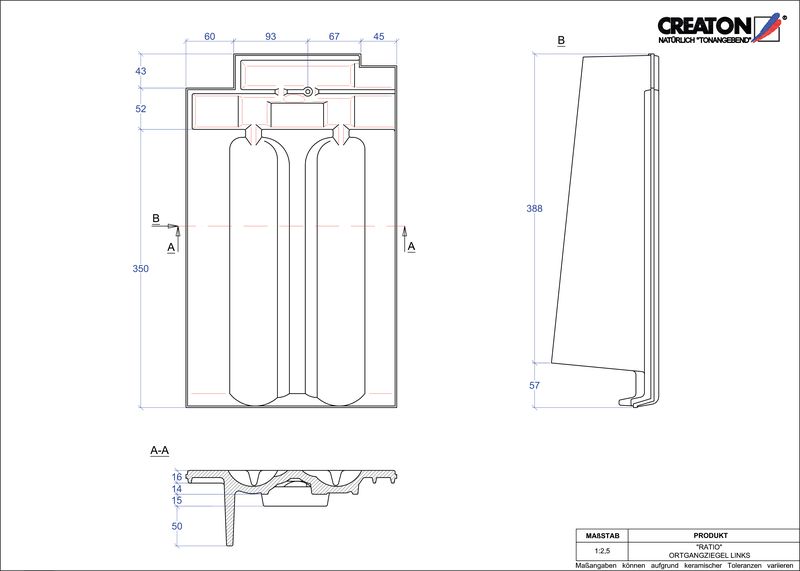

  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.

LAF-/FLA-VALUES

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS

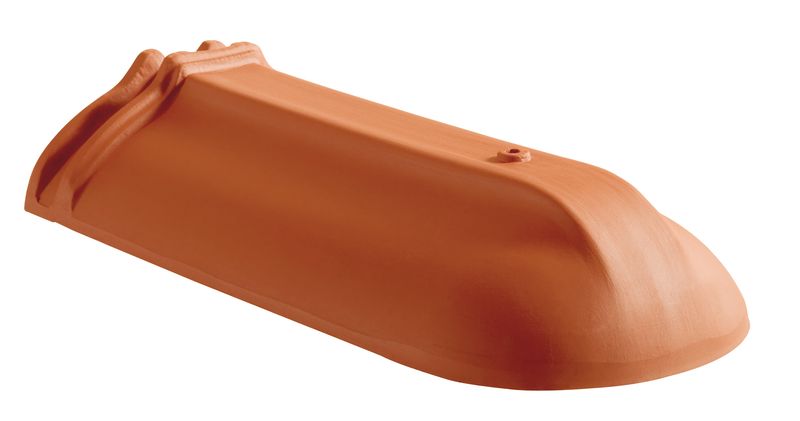

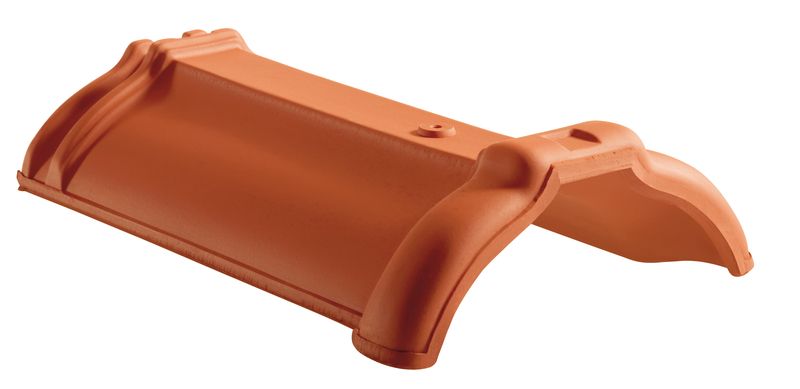

Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA9580757065555555
PH 2.5 pcs./m.LAF6055505045454030
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA10590858075656565
PH 2.5 pcs./m.LAF6055454540403015
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA115100959090808085
PH 2.5 pcs./m.LAF555040403030205
