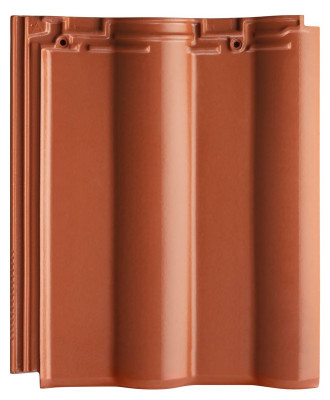

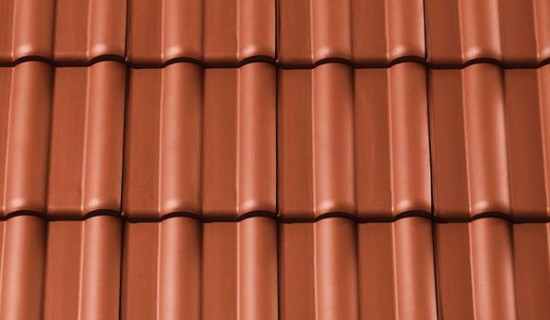

MAXIMA PRO

Izredno praktično za obnovo in stare zgradbe

Idealno za izmenjavo starih streh, ki so pripravljene za obnovo. Enostavno za prekrivanje betonskih površin v formatu 10. Strešnik se popolnoma prilagaja položaju vrstnih hiš
Visoka fleksibilnost in poenostavljeno polaganje zaradi velikega območja pomika v velikosti 41 mm
Večstranski zaradi idealnih dimenzij pokritja
Prijetna obdelava zaradi posebej gladkih prehodov brez stiskanih grebenov
Brezšiven prehod do naslednje vrstne hiše

Tehnični podatki

Velikost (približno)	329 x 397 mm
Minimalna približna prekrivna širina	300 mm
Približna prekrivna širina	300 mm
Maksimalno prekrivanje (približno)	300 mm
Min. poraba (približno)	310 mm
Približna prekrivna dolžina	330 mm
Maks. poraba (približno)	350 mm
Potrebni strešniki, najm. (pribl.)	9.5 kos/m²
Povprečna zahteva za strešnike (približno)	10.1 kos/m²
Zidarstvo maks. približno	10.8 kos/m²
Teža enote (približno)	3.7 kg/kos
Teža po m ² (približno)	36.9 kg/m²
Teža po paleti (približno)	888 kg
Kos po mini paketu	4 kos
Kos na paleto	240 kos

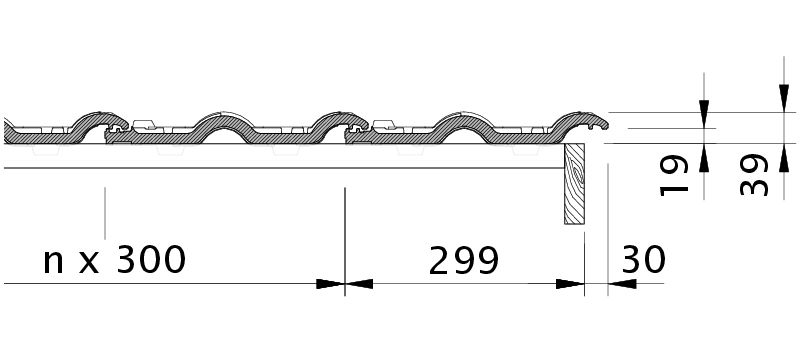

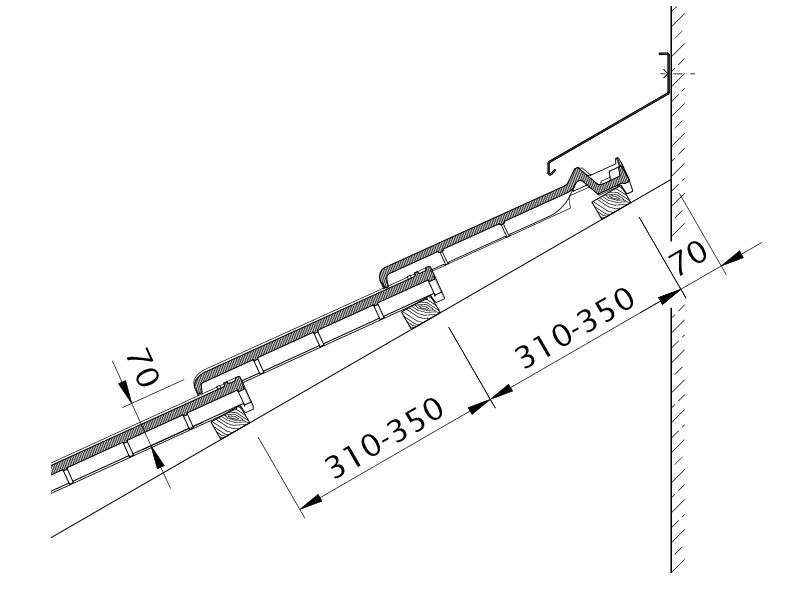

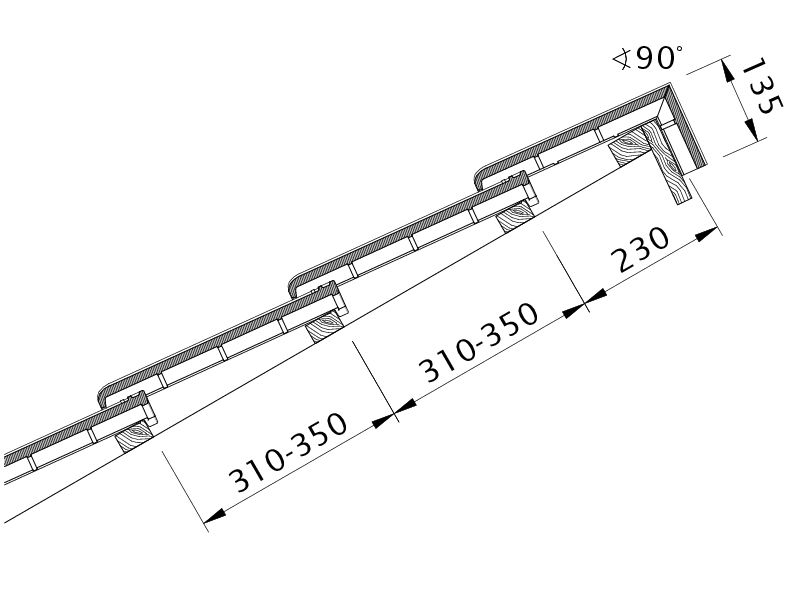

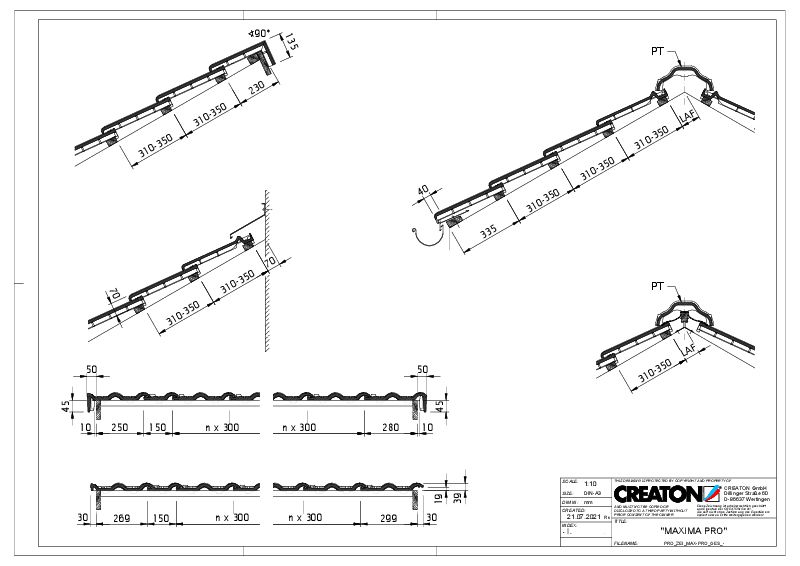

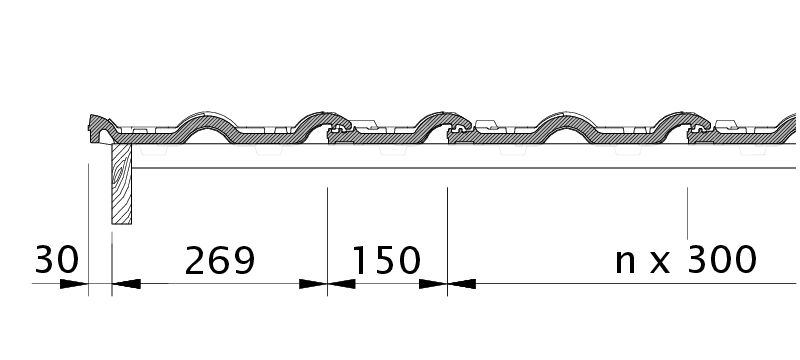

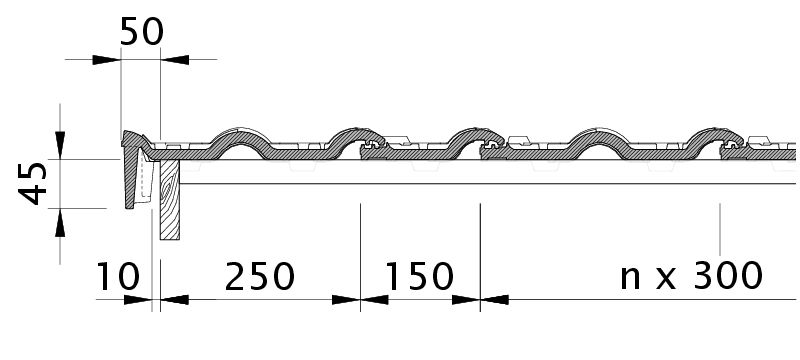

Tehnične risbe

Aplikacije

Dodatni ukrepi v skladu s specifikacijami proizvajalca CREATON
16 °	Limit naklona (Nemčija)
≥ 16 °	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 14 °	Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °	Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °	Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
-	Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

Prikazana tehnična risba je zgolj primer.

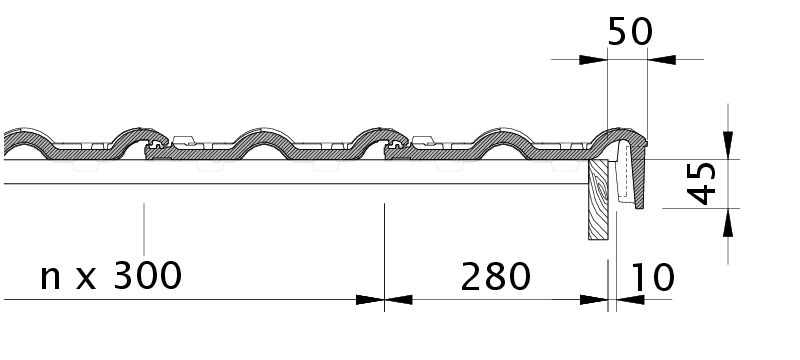

According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
Za izvajanje strešnih del veljajo trenutna nacionalna pravila in standardi. Te se razlikujejo od države do države (npr. Pravila ZVDH, avstrijski standardi) in jih je treba upoštevati med izvajanjem. Kot proizvajalčeve informacije veljajo tudi specifične informacije o izvedbi pod strehe, ki so značilne za CREATON, in jih dopolnjujejo. Najdete jih v našem Načrtovalniku strehe ali na www.creaton.de / www.creaton.at.
Please consider the sample letter for the standard CREATON roof pitches.

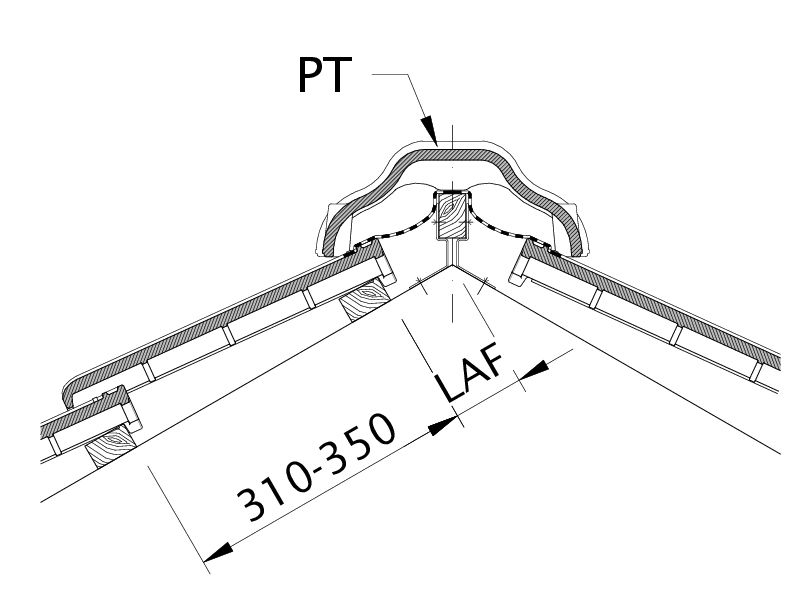

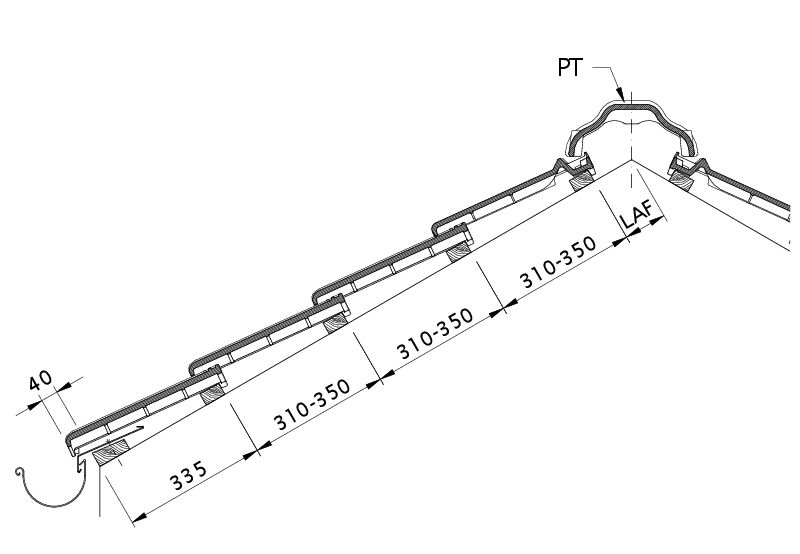

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm s folcom za 30x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kos/m	LAF	115	110	100	100	100	100	100	100	105	110	110
PT 2.5 kos/m	FLA	105	95	85	75	65	55	45	35	25	10	0
LAF-/FLA vrednosti u mm s folcom za 40x60 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kos/m	LAF	115	110	100	95	95	95	95	90	90	95	95
PT 2.5 kos/m	FLA	110	105	95	85	75	65	55	45	35	20	10
LAF-/FLA vrednosti u mm s folcom za 50x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kos/m	LAF	110	105	95	90	90	85	85	80	80	85	85
PT 2.5 kos/m	FLA	120	115	105	95	85	80	70	60	50	35	25

Razpon izdelkov za grebenskimi strešniki in slemenjaki

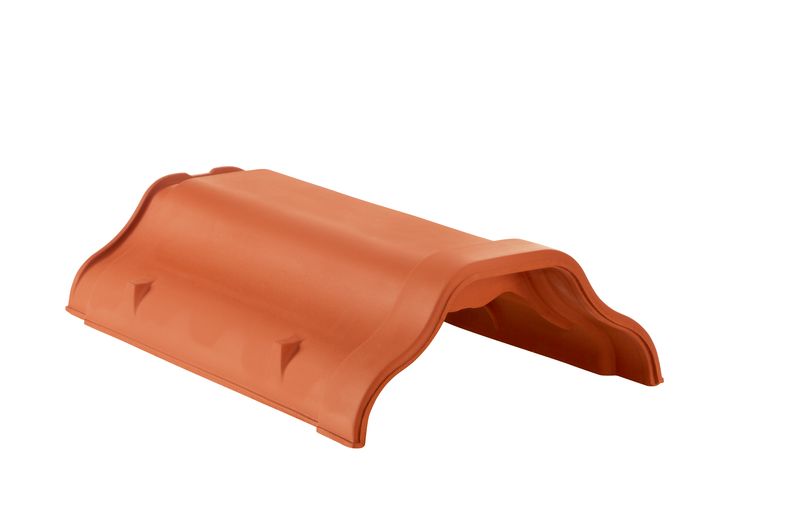

WID slemenjak PT

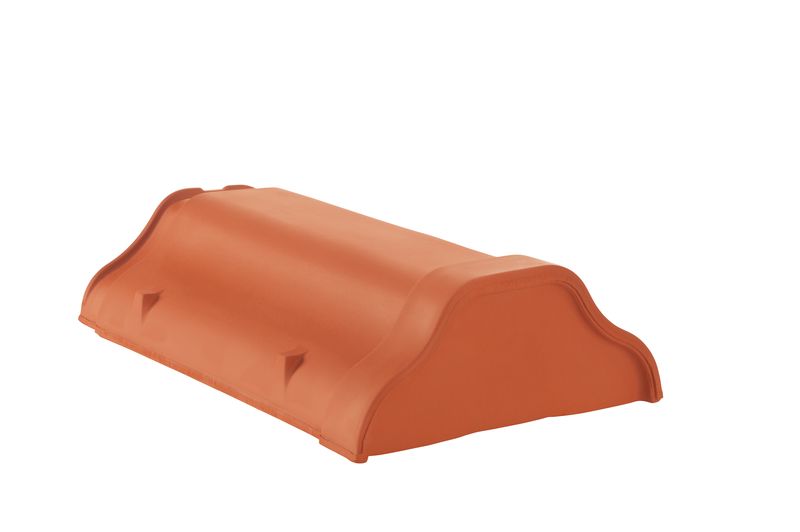

WID začetni keramični slemenjak PT

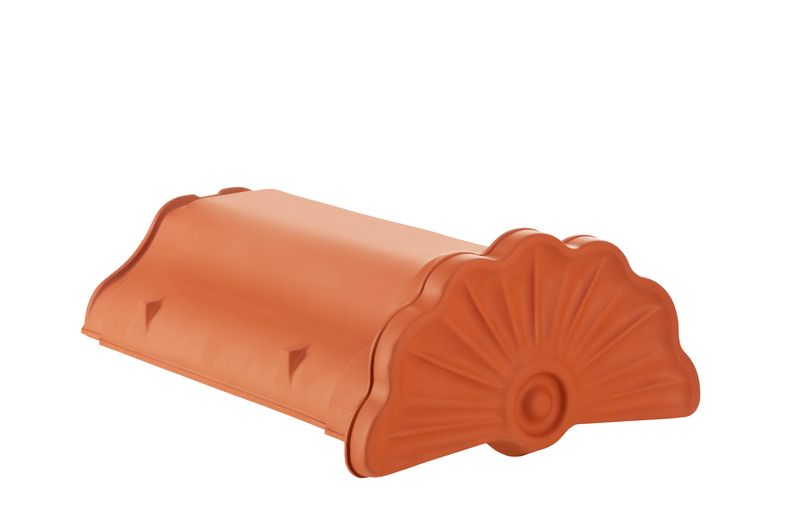

WID začetni keramični slemenjak s skodelico PT

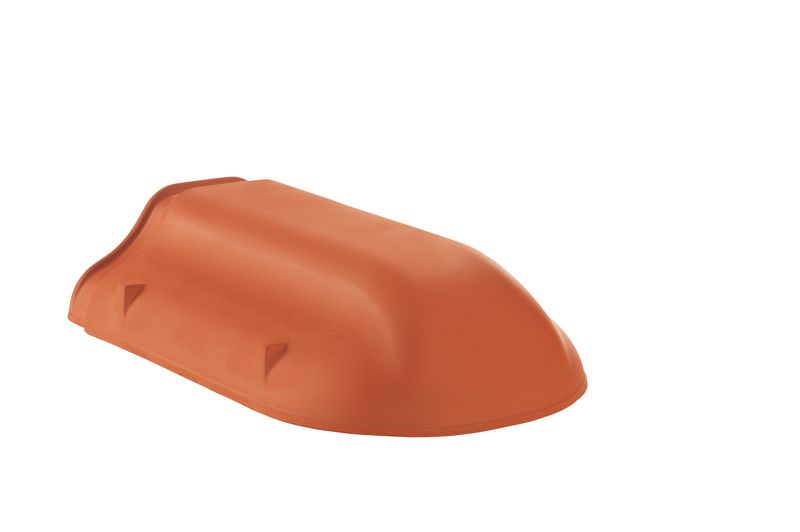

WID začetni keramični slemenjak okrogle povezave PT

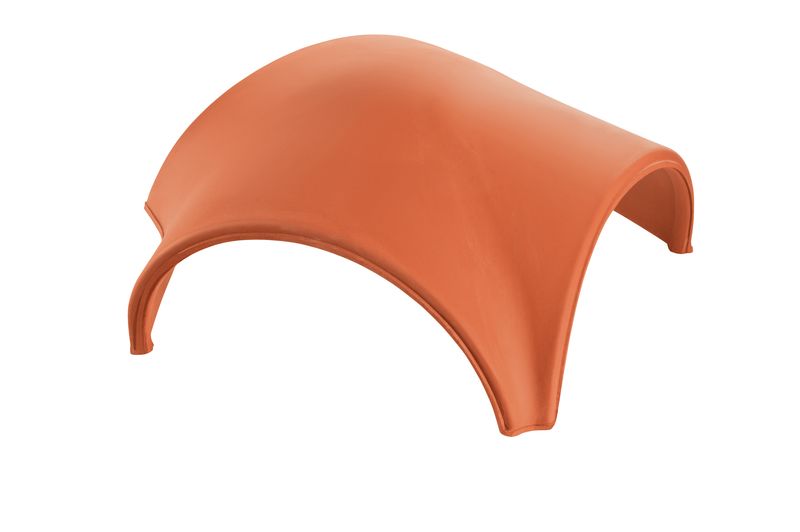

WID razdelilna kapa 3 osi PT

WID razdelilna kapa 4 osi PT

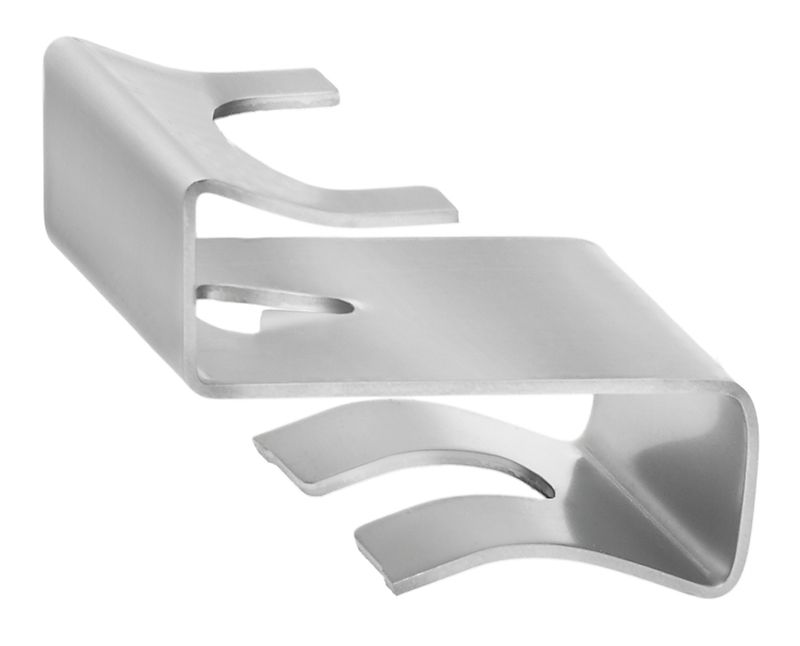

FIRSTFIX grebenske sponke iz nerjavečega jekla PT

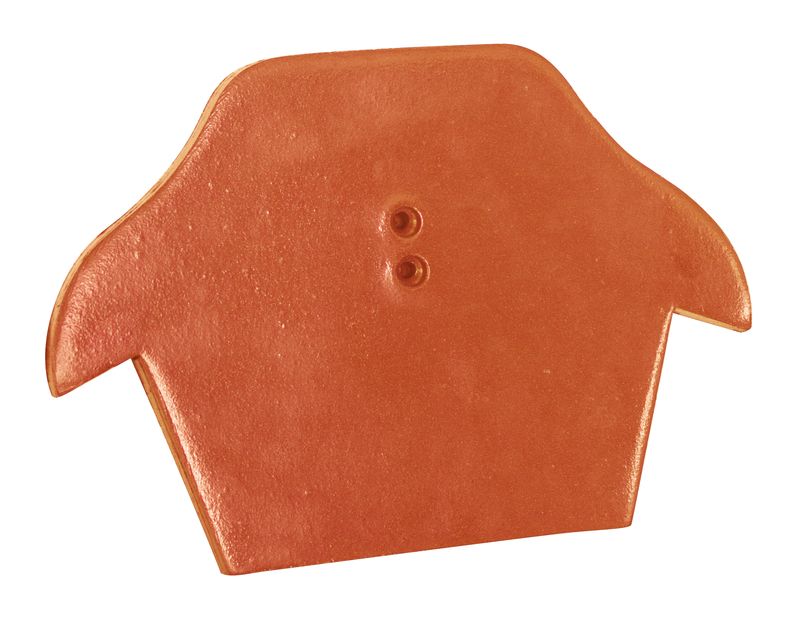

WID začetni slemenjak in zaključna keramična plošča PT

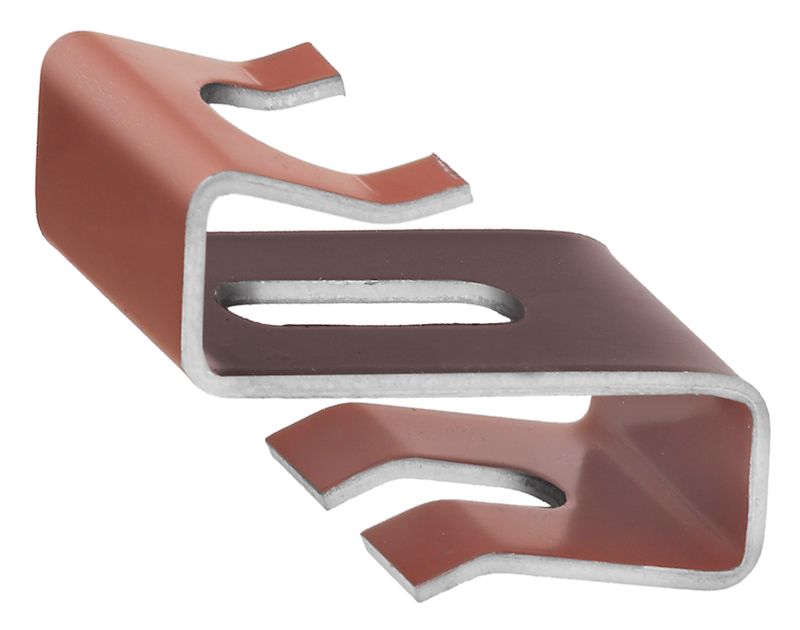

Grebenske sponke aluminij PT

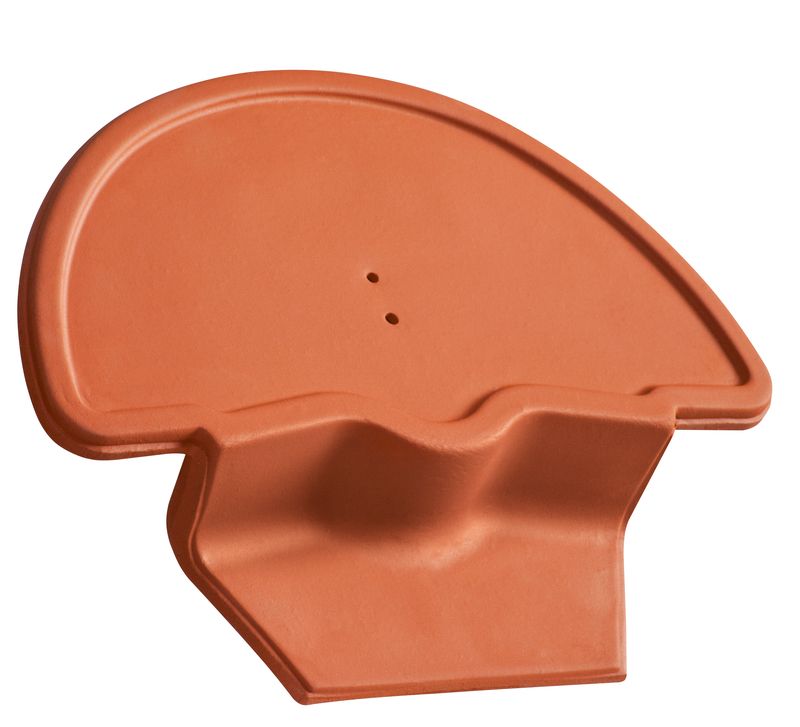

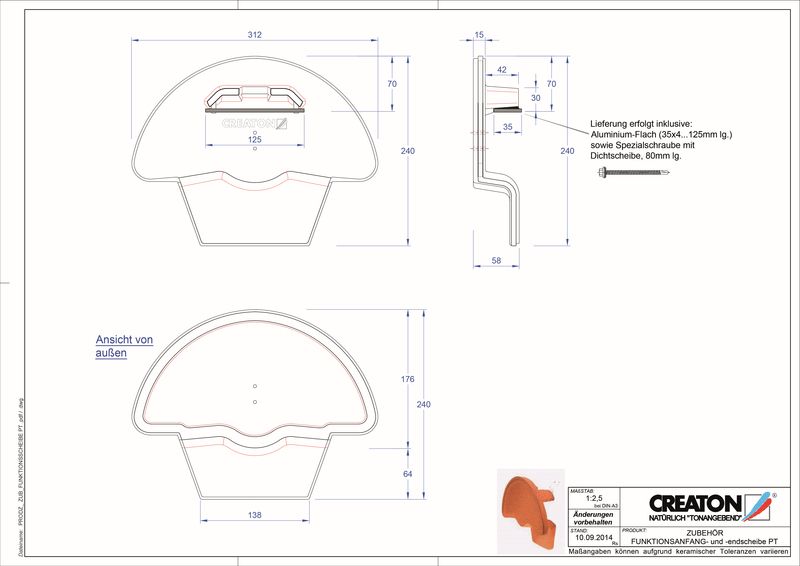

WID funkcijski slemenjak in zaključna keramična plošča PT

FIRSTFIX grebenske sponke žične G10

FIRSTFIX sponke kit G10

Slemenska/grebenska rola 220 (CREAROLL ALU)

Slemenska/grebenska rola 300 (CREAROLL ALU)

Slemenska/grebenska rola 220 (CREAROLL PP)

Slemenska/grebenska rola 310 (CREAROLL PP)

Slemenska/grebenska rola 390 (CREAROLL PP)

Razpon izdelkov za detajle na strehi in zaščito proti dvigu

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 30/50 (GRA, VIV, RAT)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/50 (GRA, MIK)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/60 (GRA, MAX, MIK) in letve 40/50 (MAX)

Sponka, kljuka za zaščito od neurja, cink aluminij za vse letve (VIV, GRA, MAX)

Grebenske sponke aluminij PDZ (univerzalna sponka za pritrditev)

Vijak iz nerjavečega jekla s tesnilom, dolžina 60 mm

Grebenske in žlotne sponke 13-17 mm

Univerzalni aluminijski trak 300 mm

Univerzalni aluminijski trak 450 mm

Univerzalni zaključni trak PIB 300 mm (CREAFLEX PIB)

Univerzalni zaključni trak PIB 450 mm (CREAFLEX PIB)

Robne ventilacijske kombinacije

Metalne rešetke za dostop do strehe 45 x 55 cm z enojno glaziranim varnostnim steklom

Toplotno izolirano strešno izhodno okno 55 x 78 cm

Satelitski in zračni preboj pocinkani ali barvni

Akrilna barva 250 ml

MAX svetlobni strešnik (akrilni)

Paleta izdelkov za zaščito pred snegom, dostop do strehe in solarno napeljavo iz kovine

Solarni nosilec

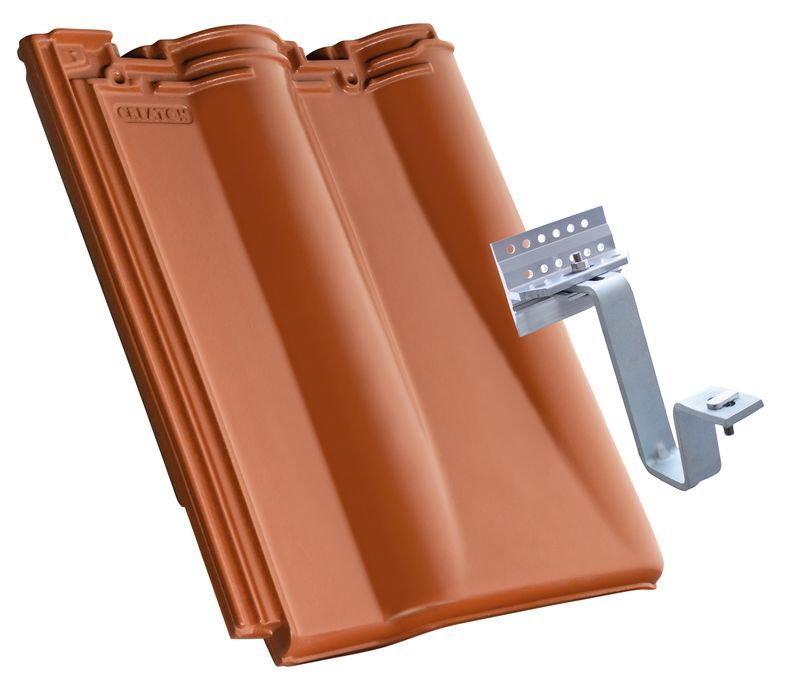

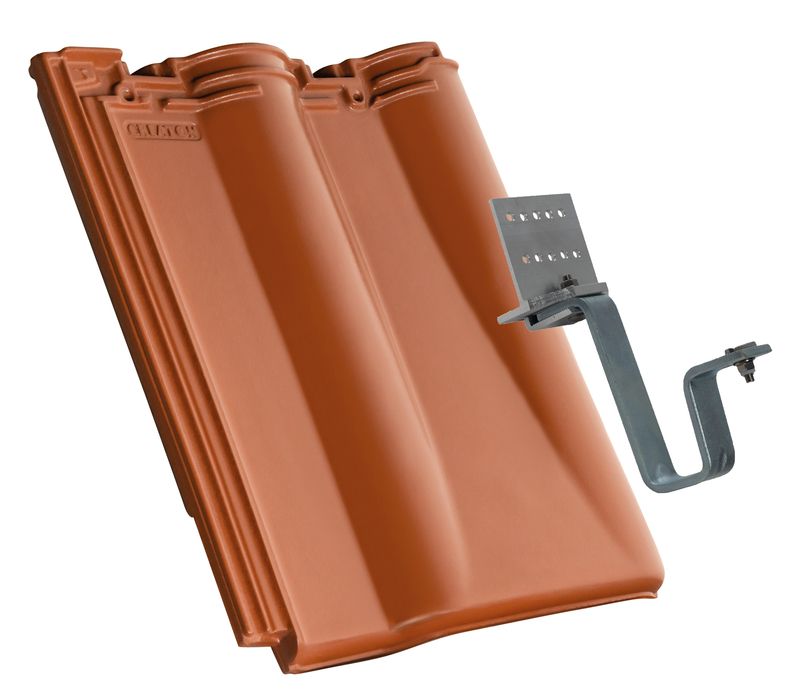

MAX PRO komplet nosilca solarnega elementa, 40 mm letvanje

Enojna stopnica

Kratke pohodne rešetke

Dolge rešetke

Nosilec za valj

Gorski snegolovni opornik

Valjasta cev Ø 40 mm dolžina 3 m

Univerzalni gorski snegolovni opornik

Strešna lestev

Nosilec strešnih lestev

Nosilec za valj

MAG snegolov

Osnovni aluminijski element 150 x 25 cm

Nosilec za valj

Sklopna enota za cev Ø 32 mm

MAX PRO komplet nosilca solarnega elementa, 40 mm letvanje

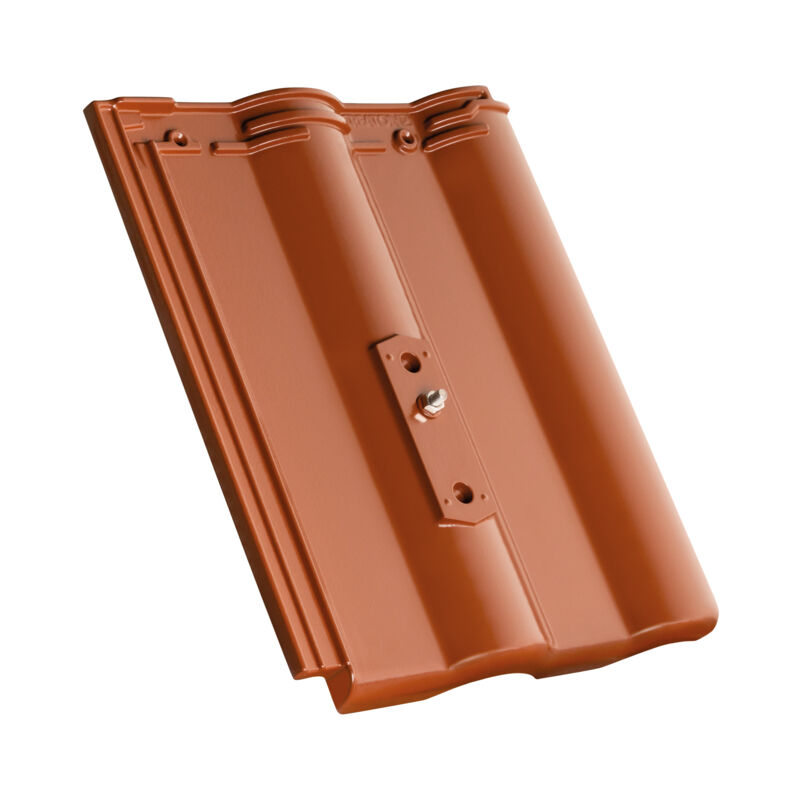

MAX aluminijski osnovni element

Razpon izdelkov za prezračevanje in zračnost strehe

Univerzalni prilagodljivi kanal DN 150/160

Univerzalni prilagodljivi kanal DN 200

Univerzalni priključek za zračno režo pod streho NW 13,5

Univerzalni priključek za zračno režo pod streho NW 20

Univerzalni prilagodljivi kanal DN 150/160

MAX SIGNUM keramični odvodni ventil DN 100 mm z vijačnim pokrovom, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

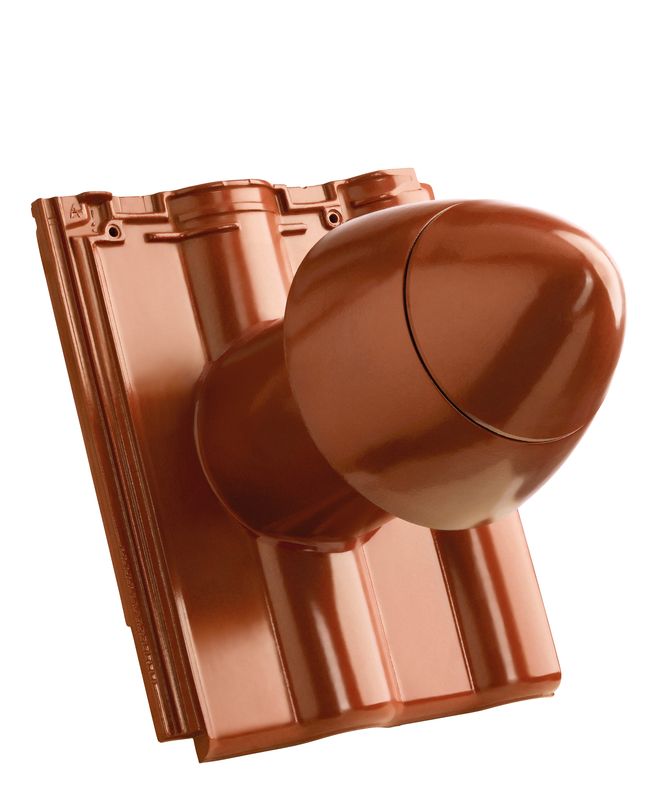

MAX SIGNUM keramični odvodni ventil DN 125 mm s snemljivo kapo, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

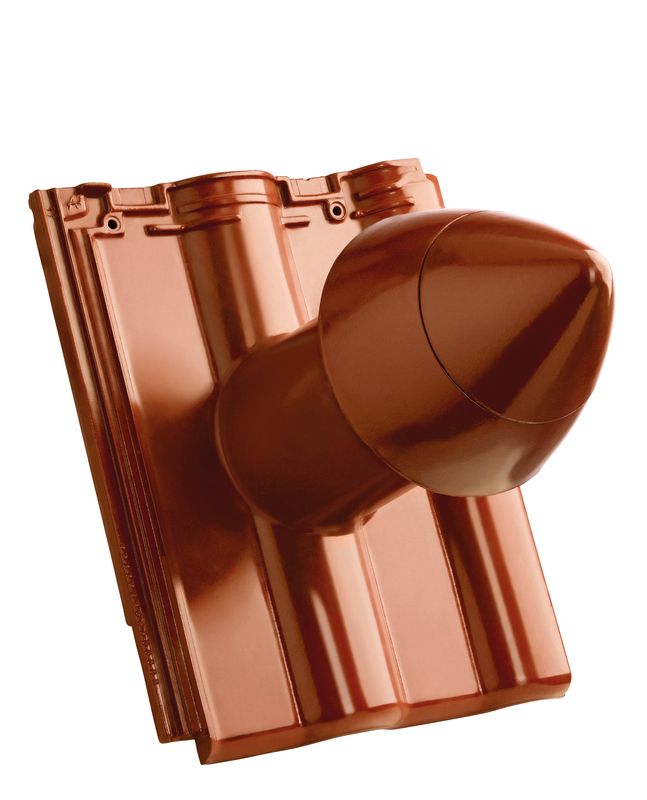

MAX SIGNUM keramični prezračevalnik DN 150/160 mm vklj. adapter za pod streho

MAX SIGNUM keramični prezračevalnik DN 200 mm, vklj. adapter za povezavo pod streho

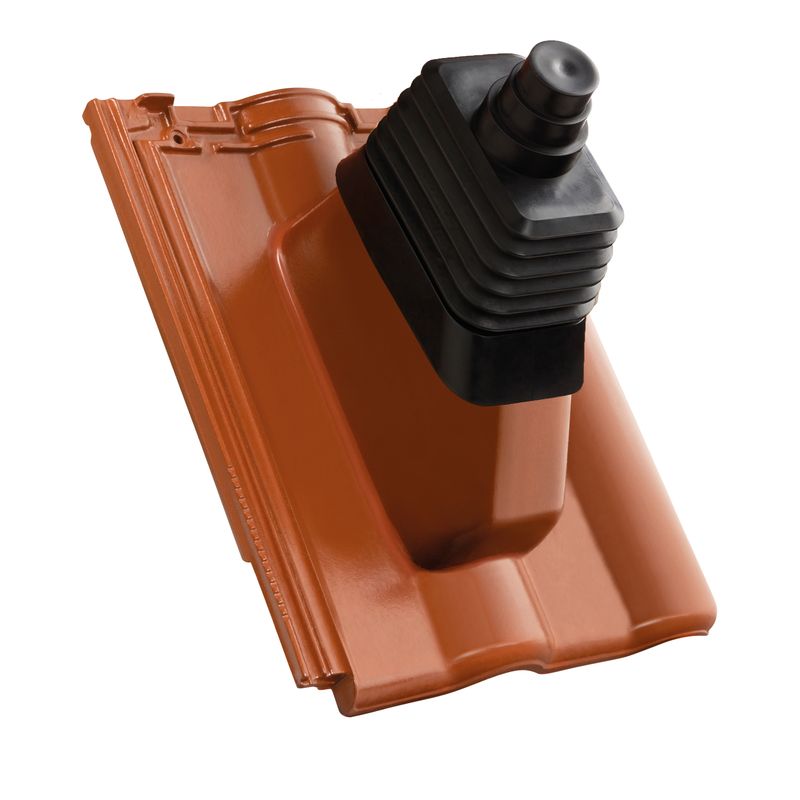

MAX strešnik za anteno

MAX solarni prehodni strešnik

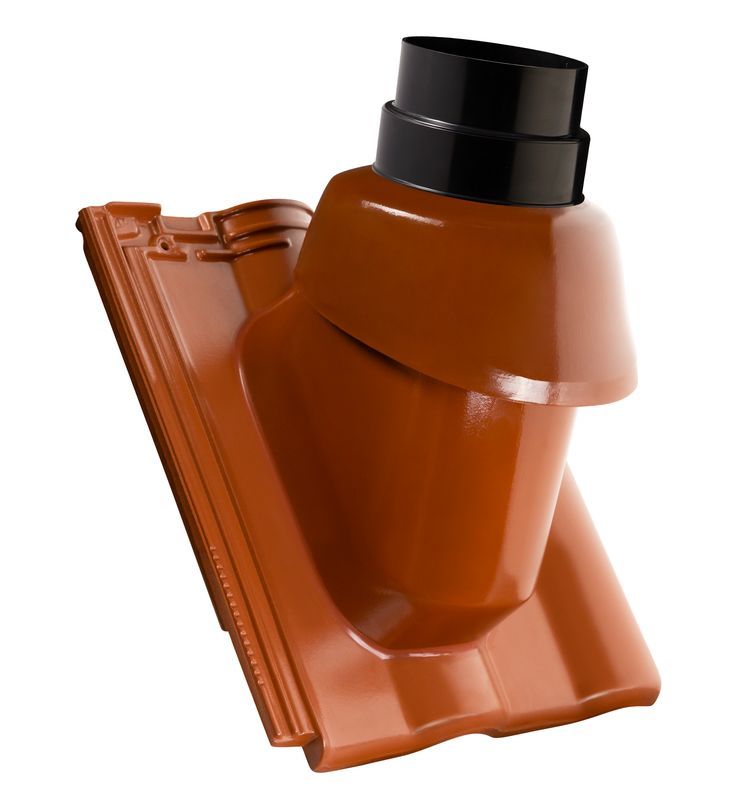

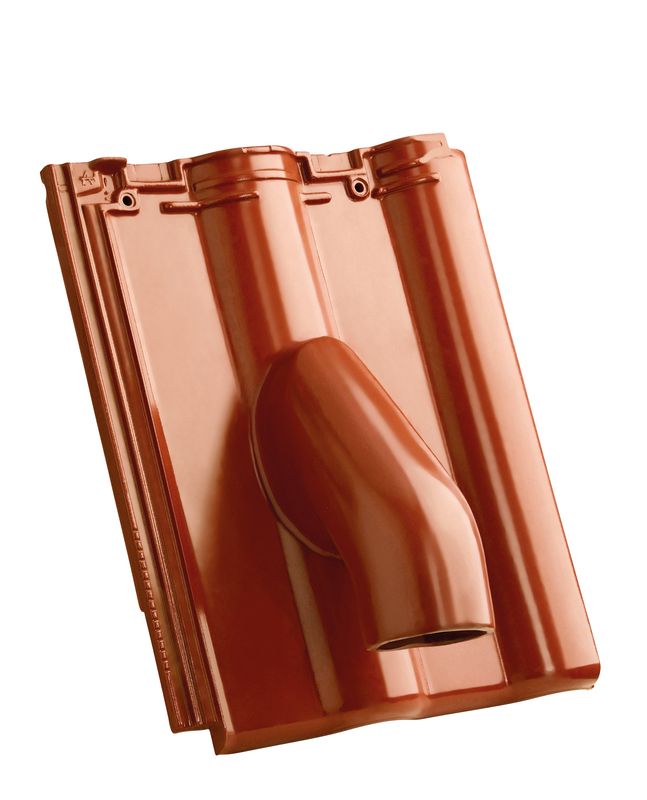

MAX prehodni strešnik za pline NW 110

Paleta izdelkov dodatne opreme

MAX strešnik polovične širine

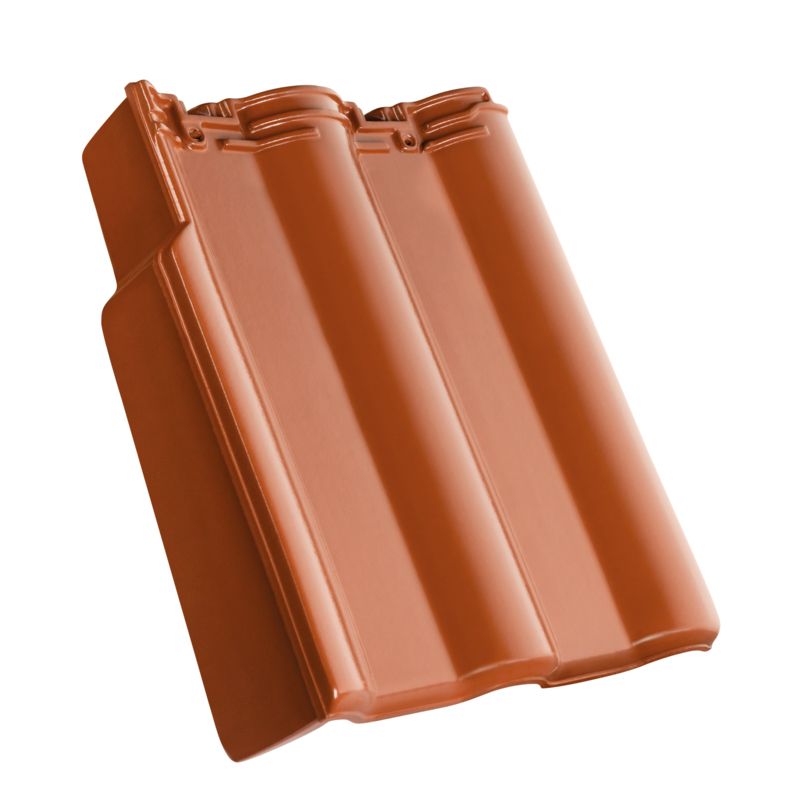

MAX krajnik napušč desni

MAX krajnik napušč levi

MAX strešnik dvovalovnik

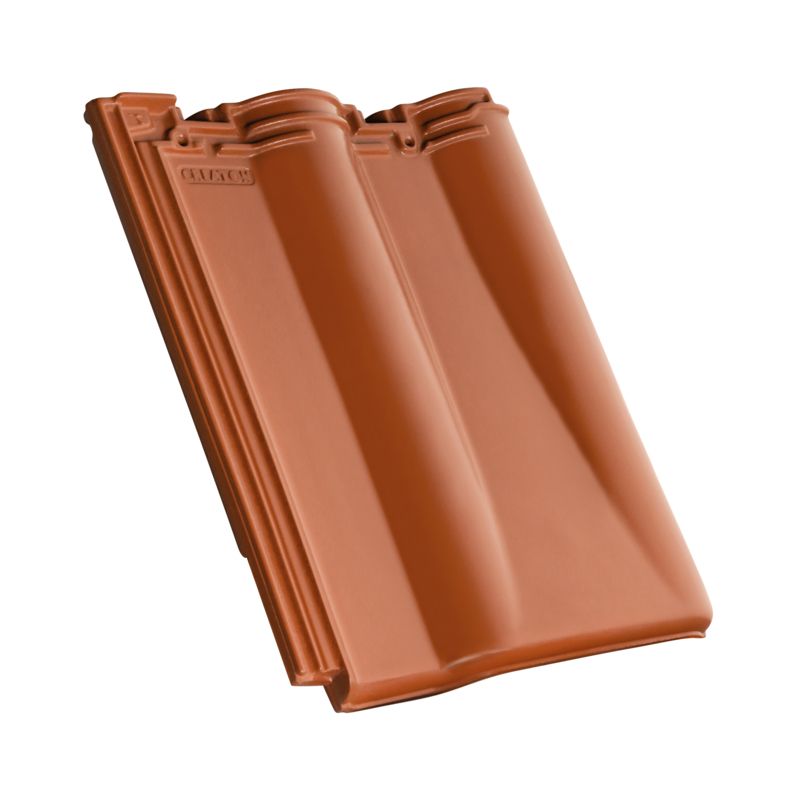

MAX zračne kritine

MAX slemenski priključni zračnik

MAX slemenski zračnik polovične širine

MAX slemenski zračnik krajnik desna

MAX slemenski zračnik krajnik leva

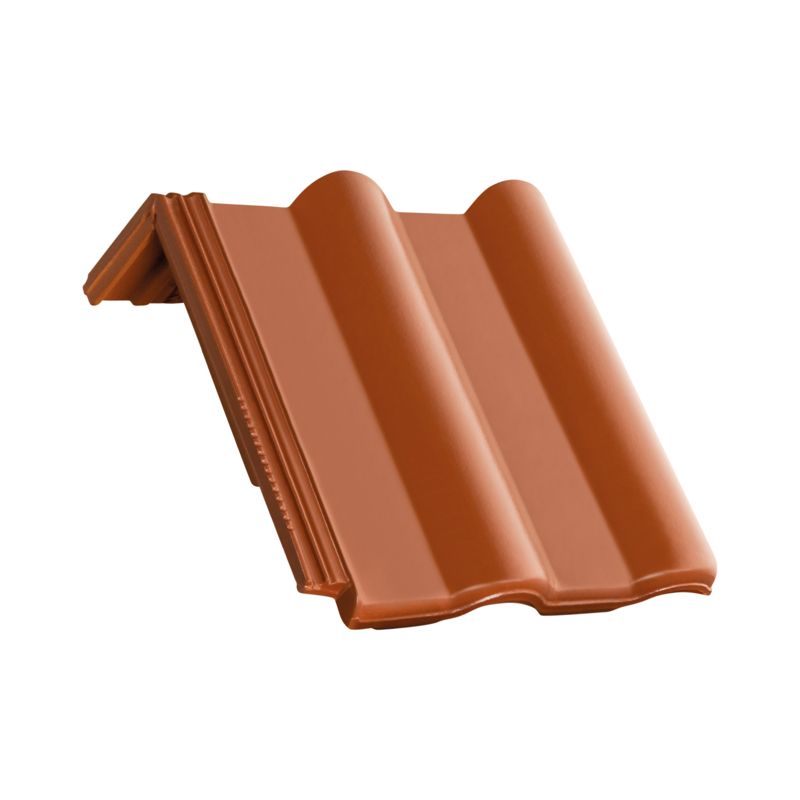

MAX slemenski strešnik za enokapnico okrašen standard

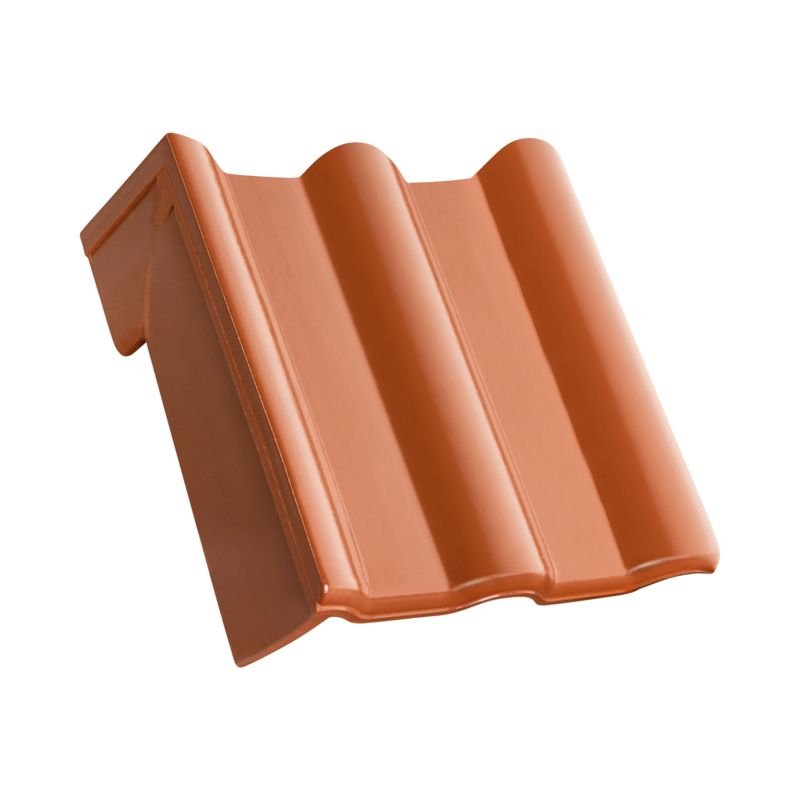

MAX slemenski krajnik strešnik za enokapnico okrašen standard desni

MAX slemenski strešnik za enokapnico okrašen posebna velikost

MAX slemenski krajnik strešnik za enokapnico okrašen posebna oblika desni

MAX slemenski krajnik strešnik za enokapnico okrašen posebna velikost levi

MAX slemenski strešnik za enokapnico okrašen posebna velikost

MAX mansardni priključni krajnik okrašen posebna velikost desna

MAX mansardni strešnik krajnik okrašen posebna velikost leva

Prenosi

Brošure in dokumenti
CAD

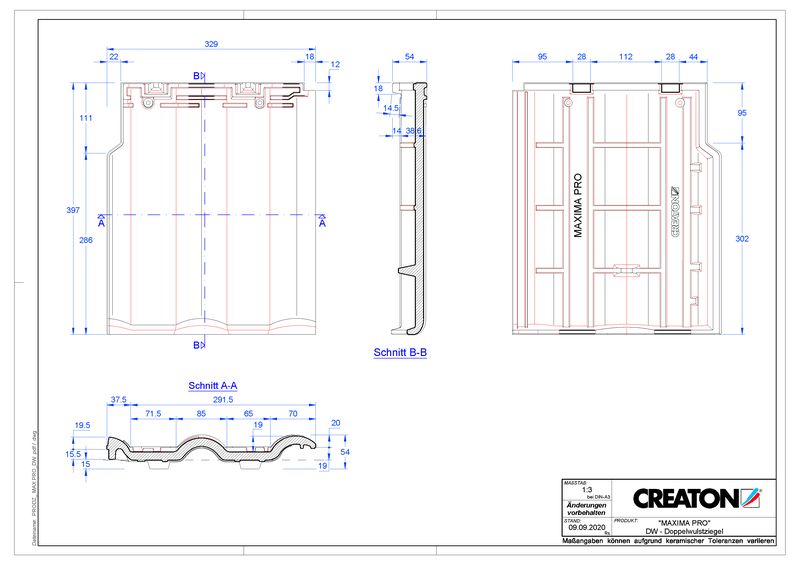

Produkt CAD-Datei MAXIMA PRO Doppelwulstziegel DWZ
dwg | 215 kB
jpeg | 62 kB

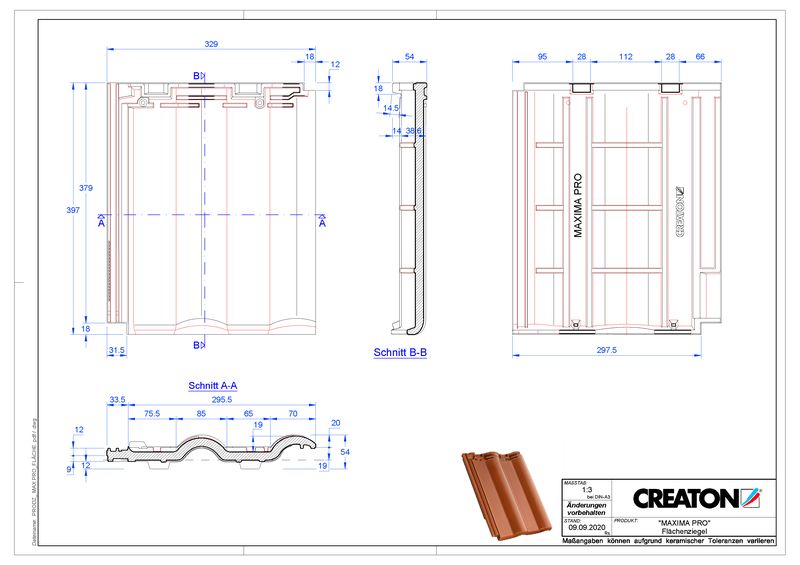

Produkt CAD-Datei MAXIMA PRO Fläche FLA
dwg | 218 kB
jpeg | 64 kB

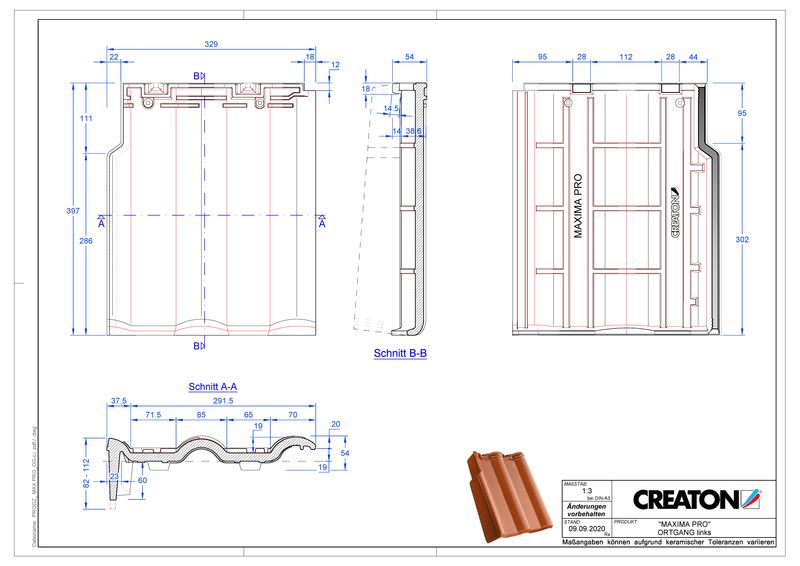

Produkt CAD-Datei MAXIMA PRO Ortgang links OGL
dwg | 216 kB
jpeg | 70 kB

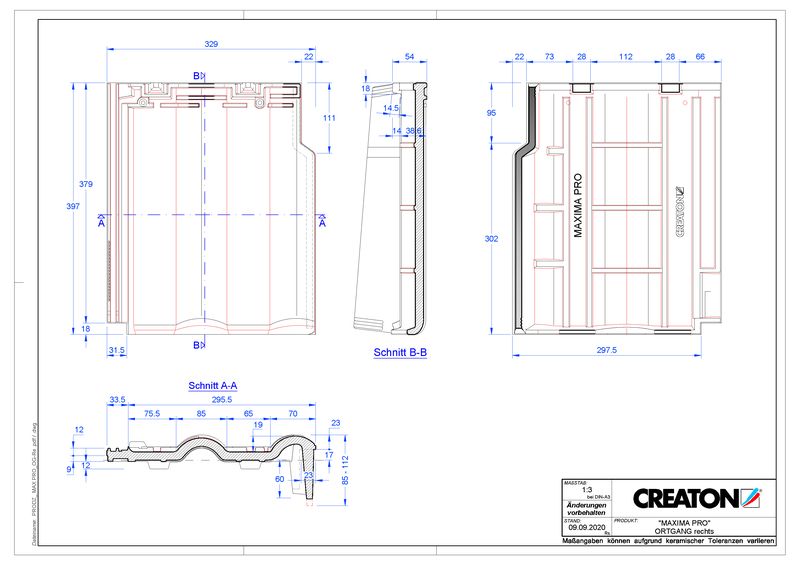

Produkt CAD-Datei MAXIMA PRO Ortgang rechts OGR
dwg | 225 kB
jpeg | 66 kB

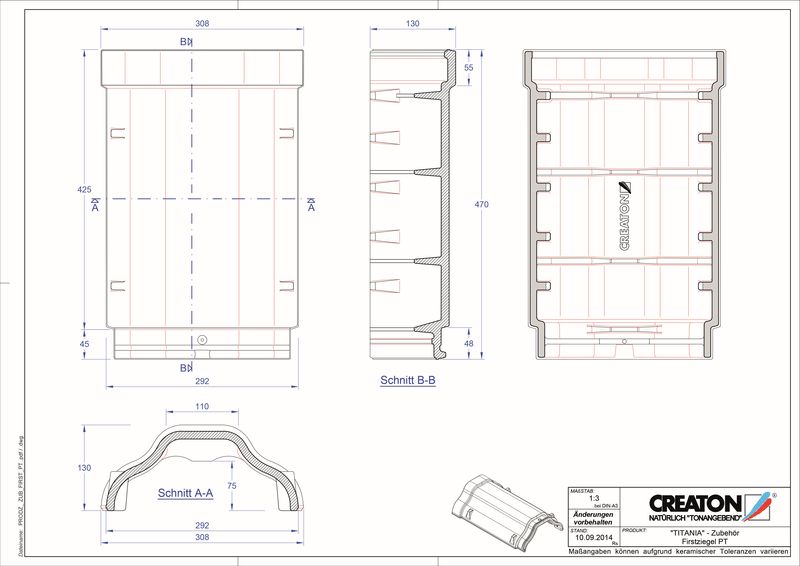

CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRST-PT
pdf | 242 kB
dwg | 173 kB
jpeg | 59 kB
CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FUNKAESCH-PT
pdf | 204 kB
dwg | 165 kB
jpeg | 47 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

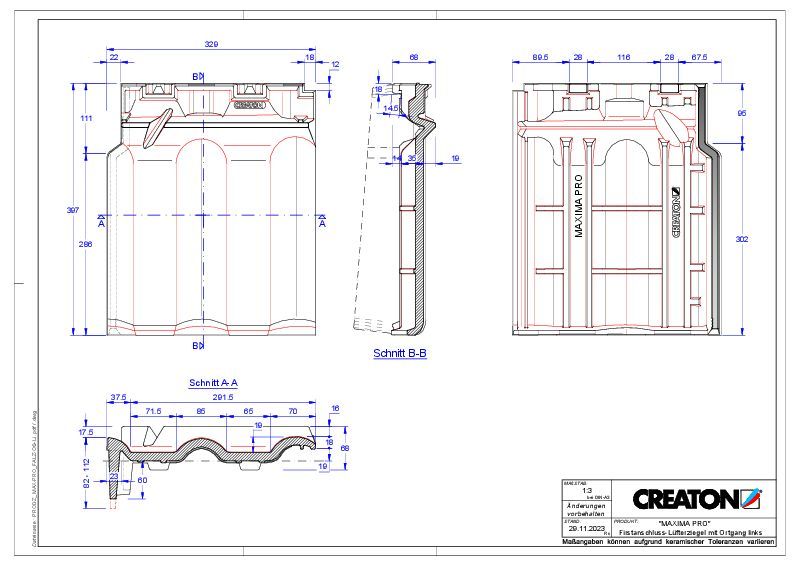

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfter Ortgang links FALOGL
pdf | 159 kB
dwg | 225 kB
jpeg | 64 kB

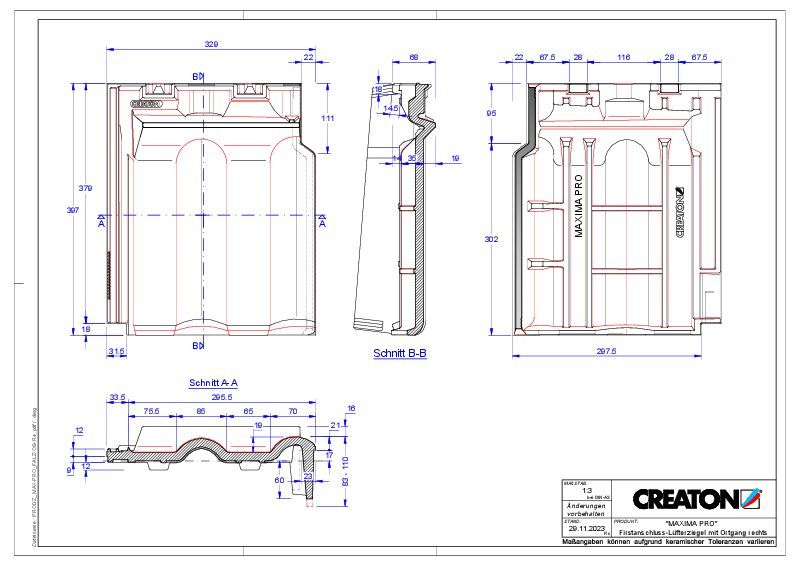

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfter Ortgang rechts FALOGR
pdf | 158 kB
dwg | 221 kB
jpeg | 64 kB

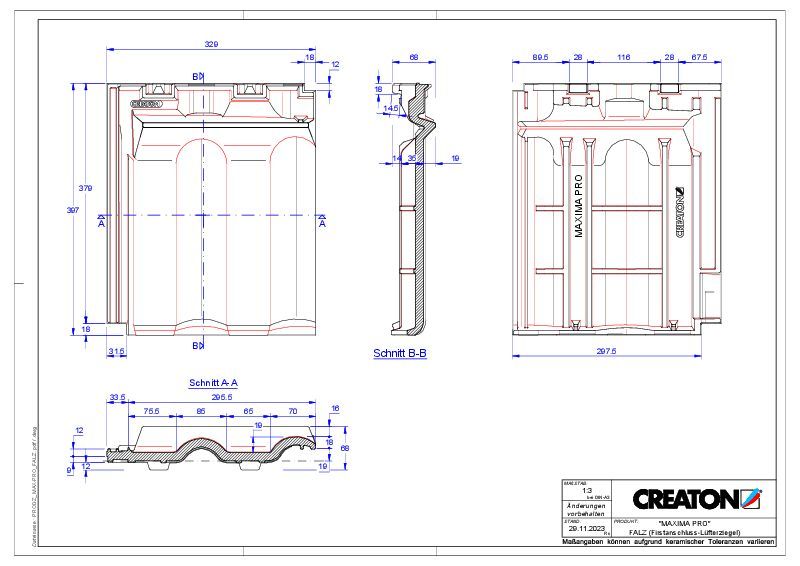

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfterziegel FALZ
pdf | 141 kB
dwg | 215 kB
jpeg | 60 kB
