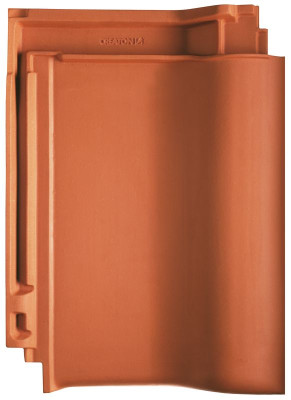

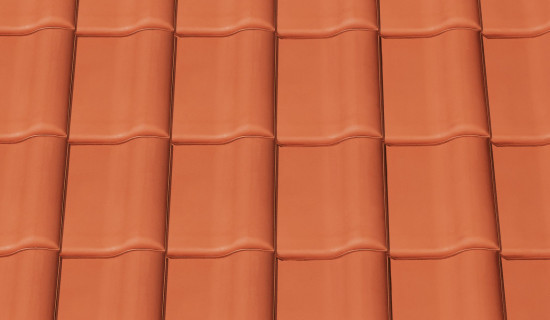

MAGNUM

Ekonomične velike ploščice

Visoka stroškovna učinkovitost zahvaljujoč mega formatu
Kombinacija velikosti in kakovosti brez kompromisov zaradi vrhunske tehnologije
Brezhibno prekrivanje in optimalno vedenje pretoka
Tri stabilna vzmetenja zagotavljajo varno držanje in zanesljivo kroženje okoli strehe letve
Zaklep, vodna kontrola in še posebej ugodna vrednost cw naredijo MAGNUM izjemno ploščico, ki je primerna tako za zelo ravne kot za zelo strme strehe
Tudi pri močnem vetru prodor deževnice preprečuje tehnologija labirinta , s petimi posebej oblikovanimi in izredno izrazitimi stranskimi brazdami

Tehnični podatki

Velikost (približno)	357 x 495 mm
Minimalna približna prekrivna širina	295 mm
Približna prekrivna širina	296 mm
Maksimalno prekrivanje (približno)	297 mm
Min. poraba (približno)	390 mm
Približna prekrivna dolžina	400 mm
Maks. poraba (približno)	411 mm
Potrebni strešniki, najm. (pribl.)	8.2 kos/m²
Povprečna zahteva za strešnike (približno)	8.5 kos/m²
Zidarstvo maks. približno	8.7 kos/m²
Teža enote (približno)	4.9 kg/kos
Teža po m ² (približno)	41.7 kg/m²
Teža po paleti (približno)	848 kg
Kos po mini paketu	4 kos
Kos na paleto	168 kos

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm s folcom za 30x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	110	110	110	100	100	100	90	90	90	90	90
PF 2.5 kos/m	FLA	100	95	90	80	70	60	50	40	30	20	10
LAF-/FLA vrednosti u mm s folcom za 40x60 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	110	110	110	95	95	95	85	80	75	75	75
PF 2.5 kos/m	FLA	110	105	100	90	80	70	60	50	40	30	20
LAF-/FLA vrednosti u mm s folcom za 50x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 kos/m	LAF	105	105	105	90	90	85	75	70	65	65	60
PF 2.5 kos/m	FLA	120	115	110	100	90	85	75	65	60	50	50

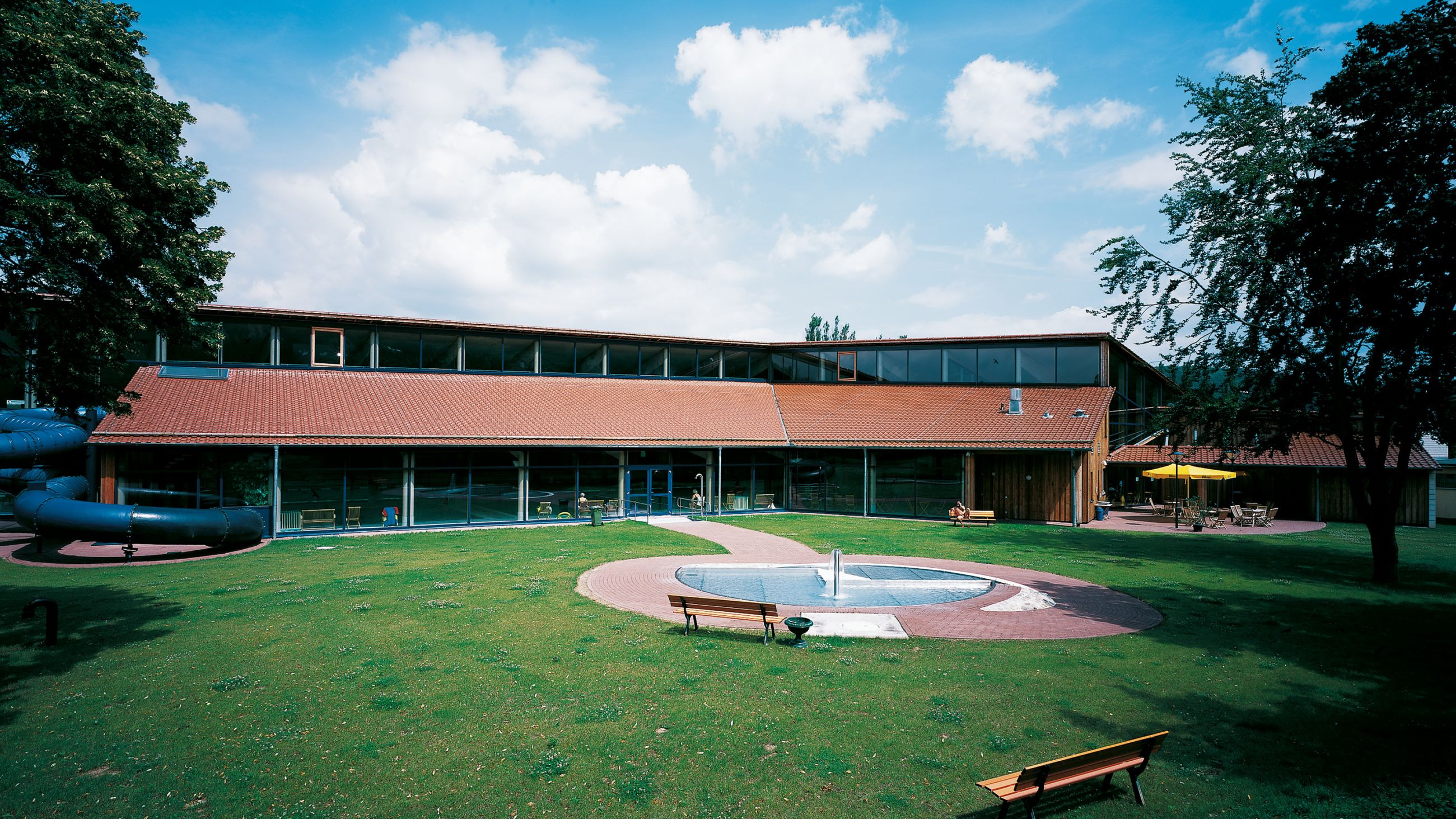

Reference

Preberi več >>

Preberi več >>

Preberi več >>

Preberi več >>

Preberi več >>

Paleta izdelkov dodatne opreme

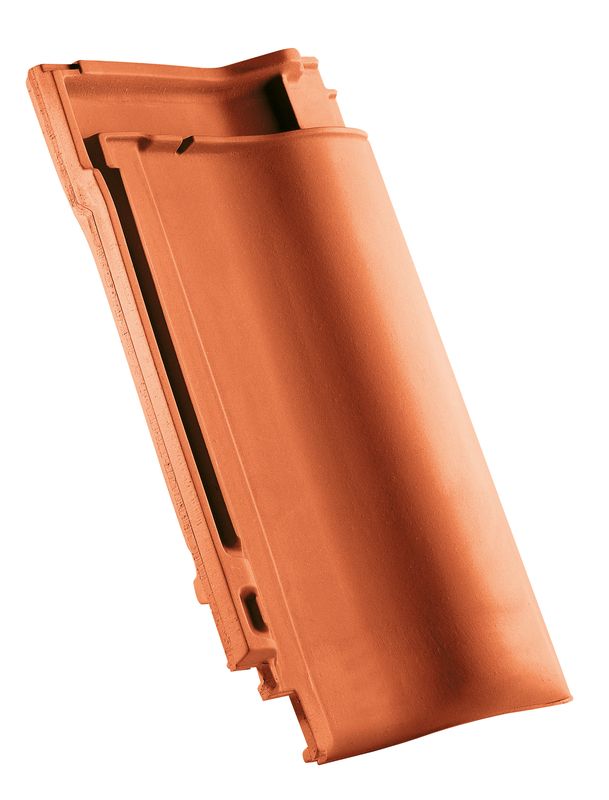

MAG strešnik polovične širine

MAG krajnik napušč desni

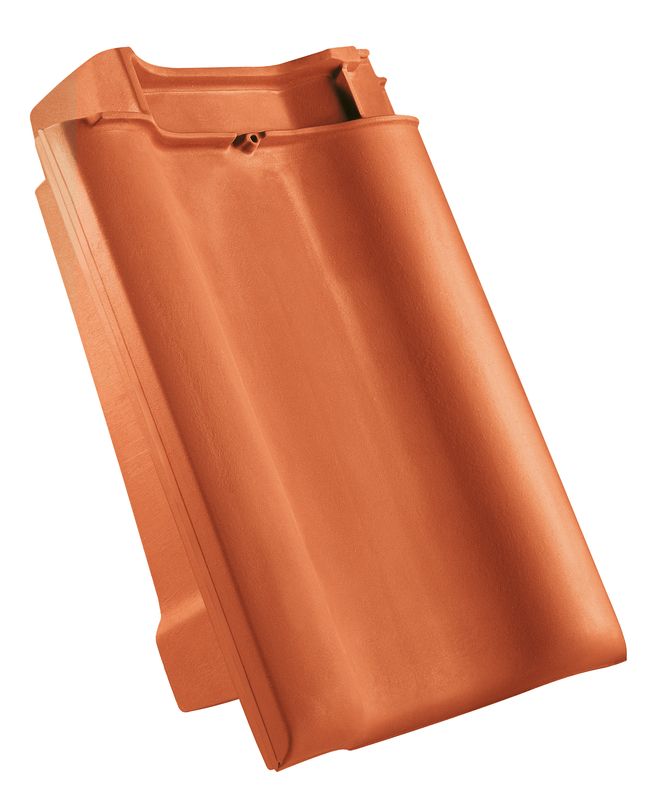

MAG krajnik napušč levi

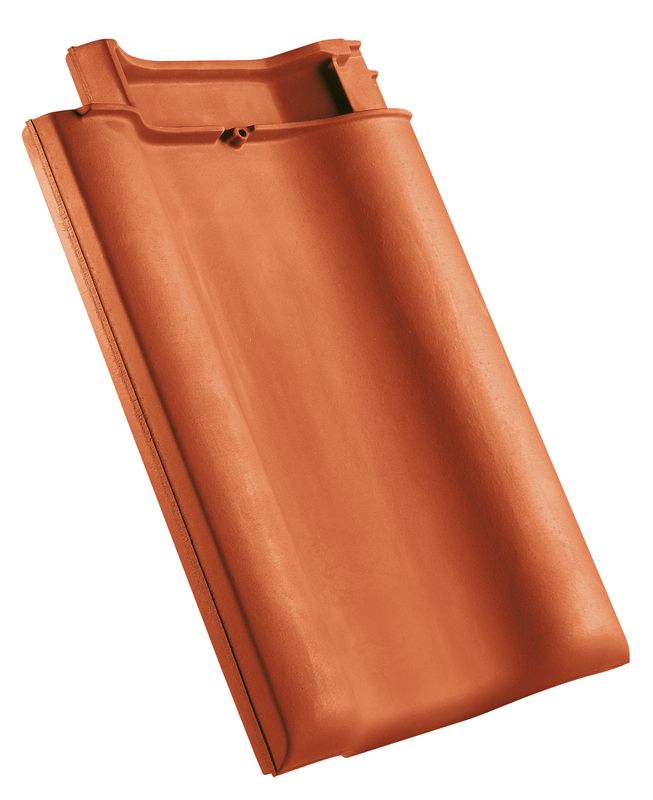

MAG strešnik z dvojnim rebrom

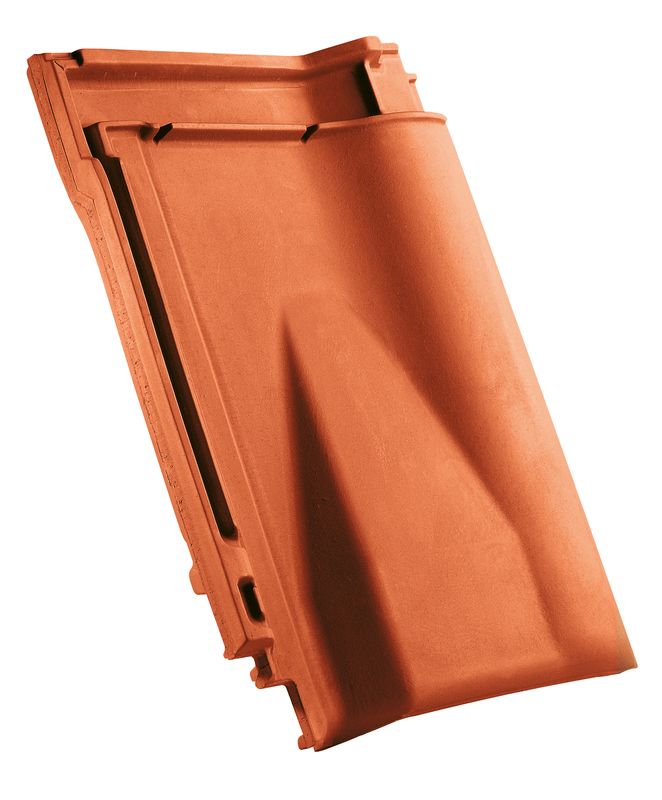

MAG zračni strešnik

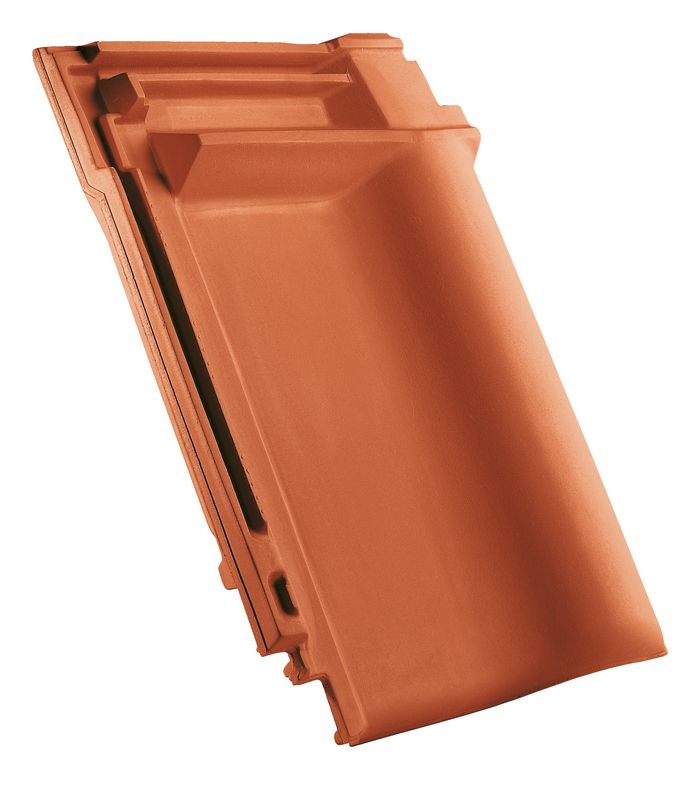

MAG slemenski zračnik

MAG slemenski priključni zračnik polovička

MAG slemenski priključni zračnik krajnik desna

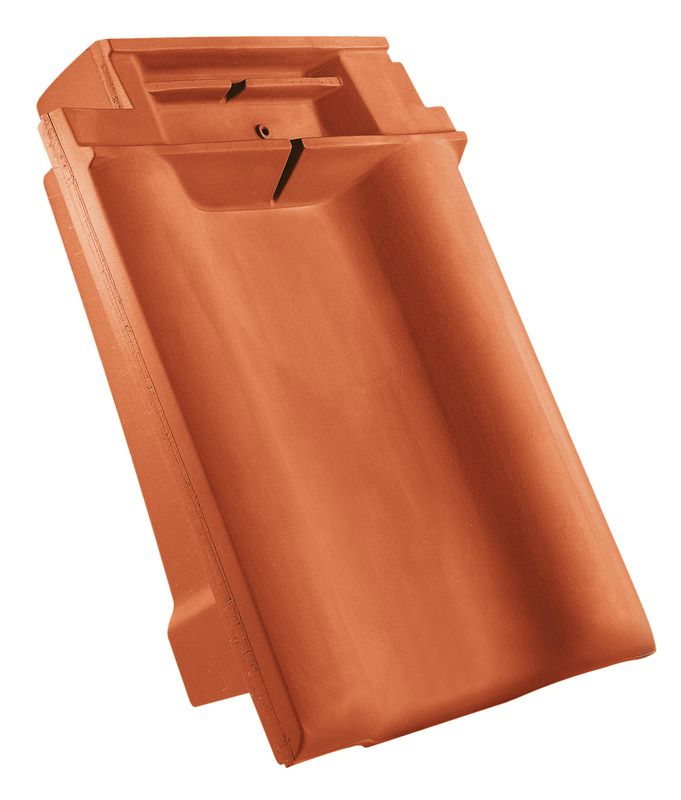

MAG slemenski priključni zračnik krajnik leva

MAG slemenski zračnik z dvojnimi rebri

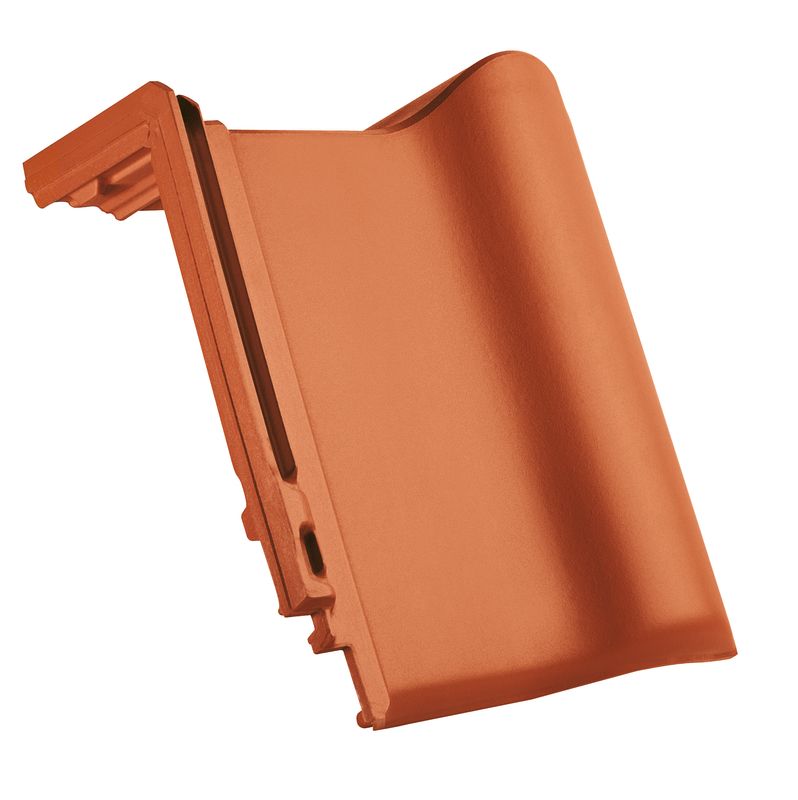

MAG slemenski strešnik za enokapnico okrašen standard

MAG slemenski krajnik strešnik za enokapnico okrašen standard desni

MAG slemenski krajnik strešnik za enokapnico okrašen standard levi

MAG polovični slemenski strešnik za enokapnico okrašen standard

Razpon izdelkov za prezračevanje in zračnost strehe

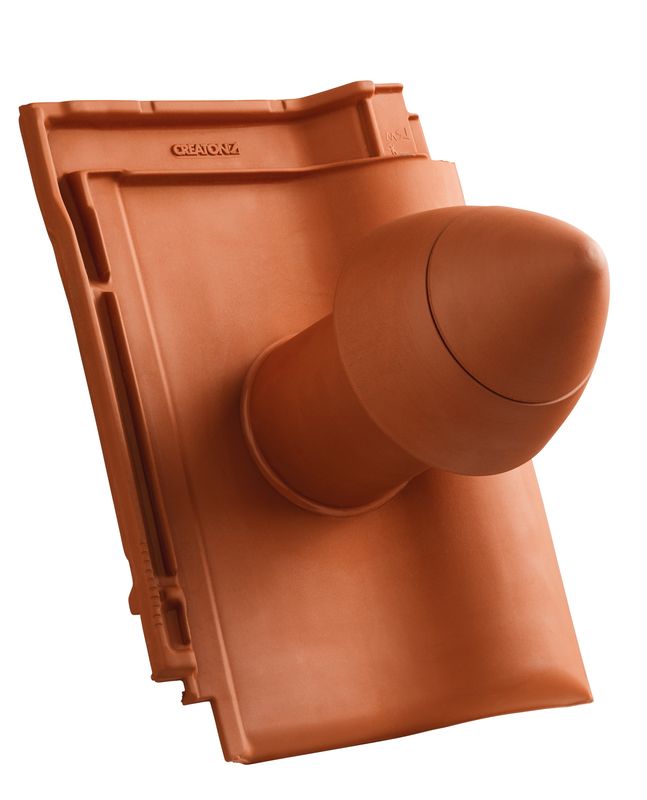

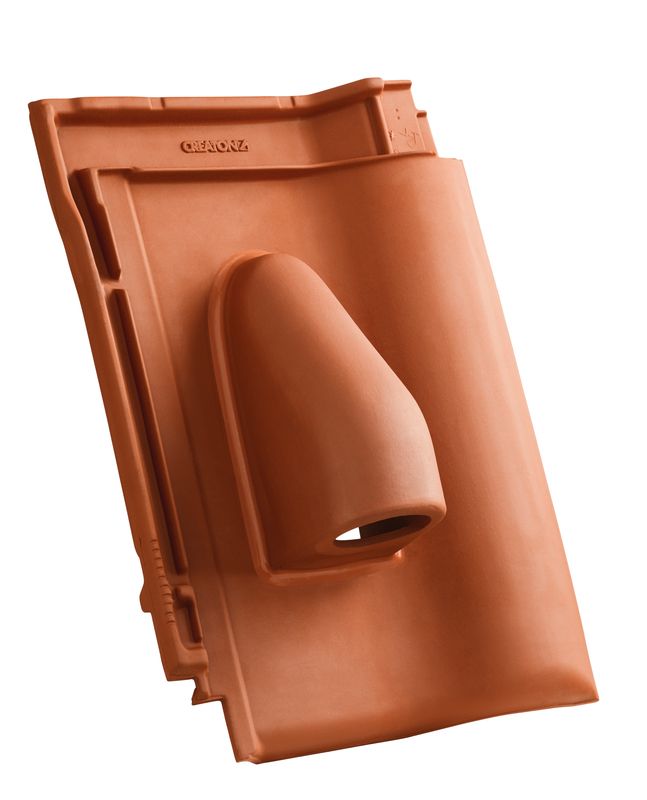

MAG SIGNUM keramični odvodni ventil DN 100 mm z vijačnim pokrovom, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

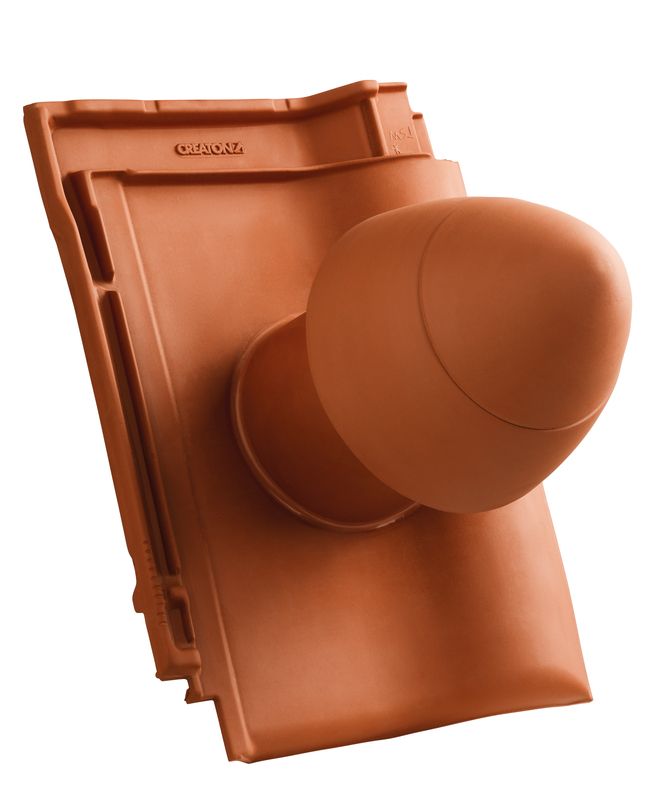

MAG SIGNUM keramični odvodni ventil DN 125 mm s snemljivo kapo, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

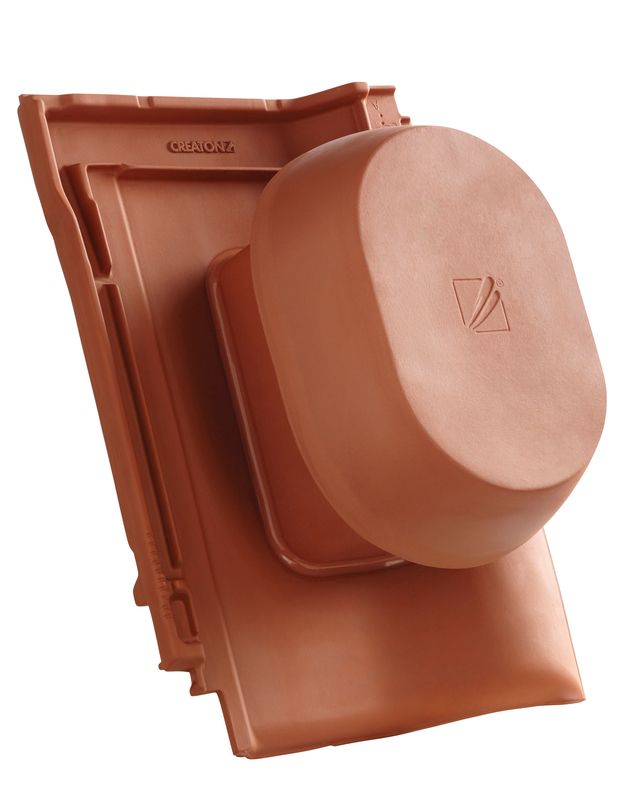

MAG SIGNUM keramični prezračevalnik DN 150/160 mm vklj. adapter za pod streho

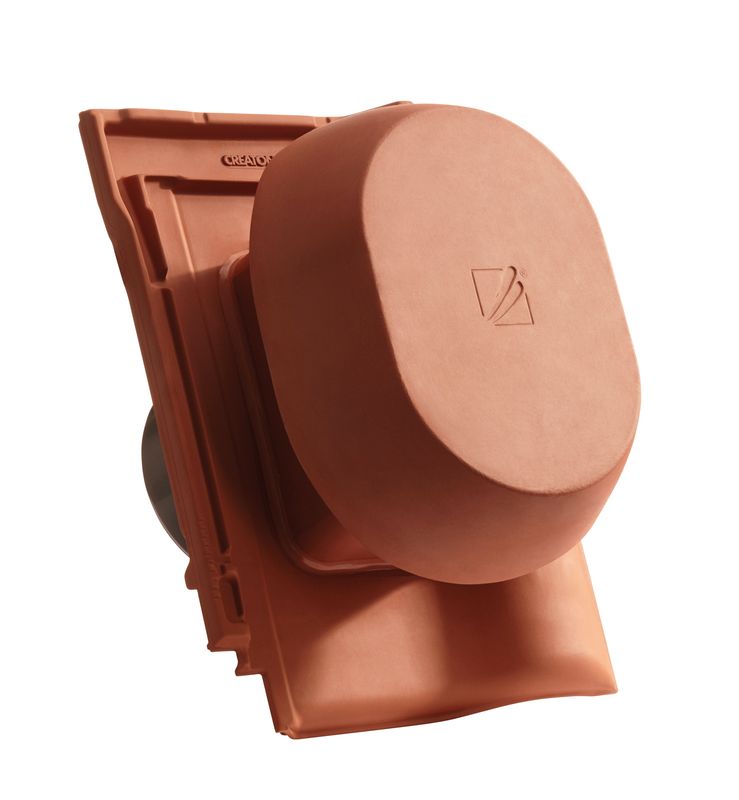

MAG SIGNUM keramični prezračevalnik DN 200 mm, vklj. adapter za povezavo pod streho

MAG strešnik za anteno

MAG solarni prehodni strešnik

MAG prehodni strešnik za pline NW 110

Univerzalni prilagodljivi kanal DN 150/160

Univerzalni prilagodljivi kanal DN 200

Univerzalni priključek za zračno režo pod streho NW 13,5

Univerzalni priključek za zračno režo pod streho NW 20

Univerzalni prilagodljivi kanal DN 150/160

Razpon izdelkov za detajle na strehi in zaščito proti dvigu

MAL svetlobni strešnik (akrilni)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 30/50 (MAG, FUT)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/60 (MAG, FUT)

Sponka, kljuka za zaščito od neurja, cink auminij za letve 40/60 (BAL, PRE) in letve 40/50 (FUT, MAG)

Sponka, kljuka za zaščito od neurja, cink aluminij za vse letve (MAG, BAL, FUT, PRE)

Grebenske sponke aluminij PDZ (univerzalna sponka za pritrditev)

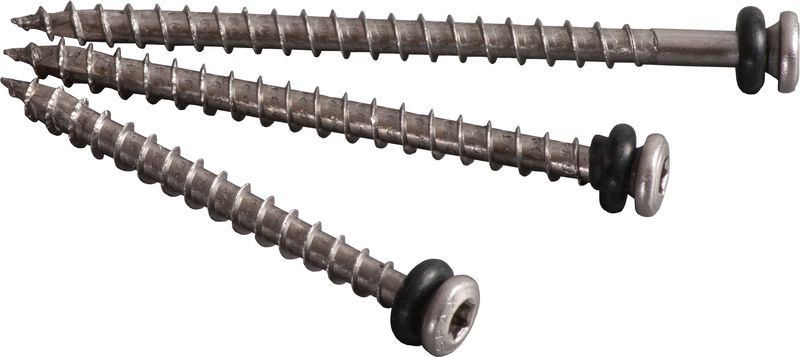

Vijak iz nerjavečega jekla s tesnilom, dolžina 60 mm

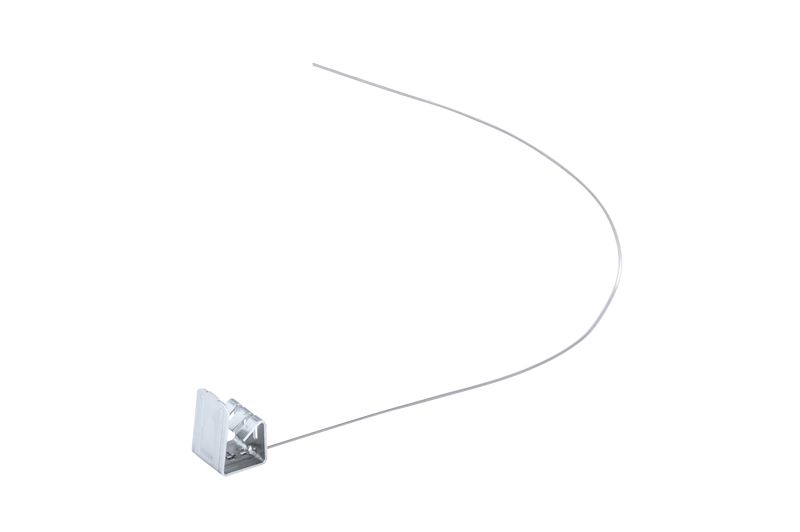

Grebenske in žlotne sponke 10-13 mm

Univerzalni aluminijski trak 300 mm

Univerzalni aluminijski trak 450 mm

Univerzalni zaključni trak PIB 300 mm (CREAFLEX PIB)

Univerzalni zaključni trak PIB 450 mm (CREAFLEX PIB)

Robne ventilacijske kombinacije

Metalne rešetke za dostop do strehe 45 x 55 cm z enojno glaziranim varnostnim steklom

Toplotno izolirano strešno izhodno okno 55 x 78 cm

Satelitski in zračni preboj pocinkani ali barvni

Akrilna barva 250 ml

Razpon izdelkov za grebenskimi strešniki in slemenjaki

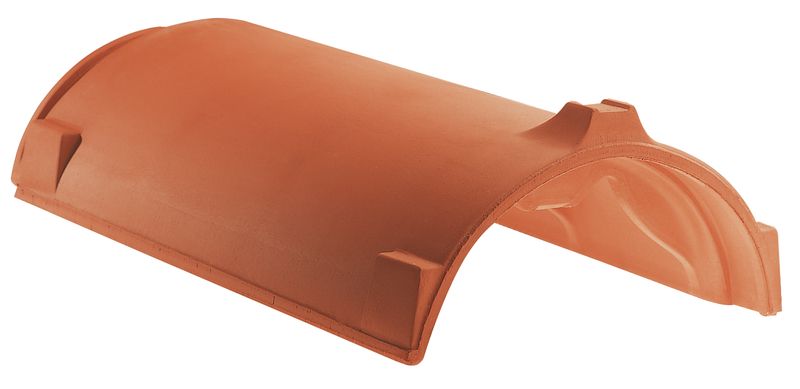

AUT slemenjak PF

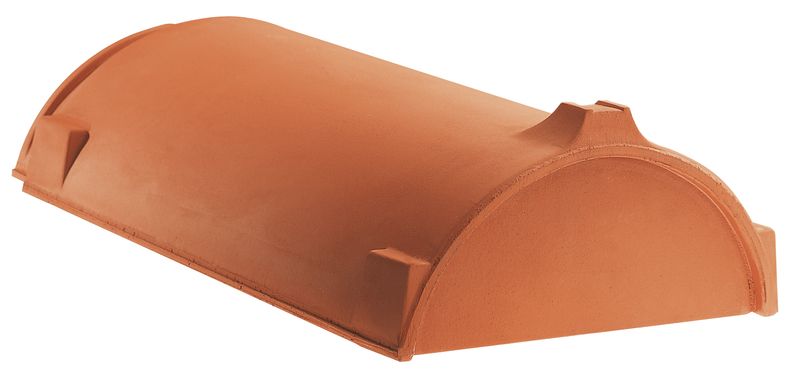

AUT začetni slemenjak in zaključna keramična plošča PF

AUT funkcijski slemenjak in zaključna slemenska keramična plošča PF

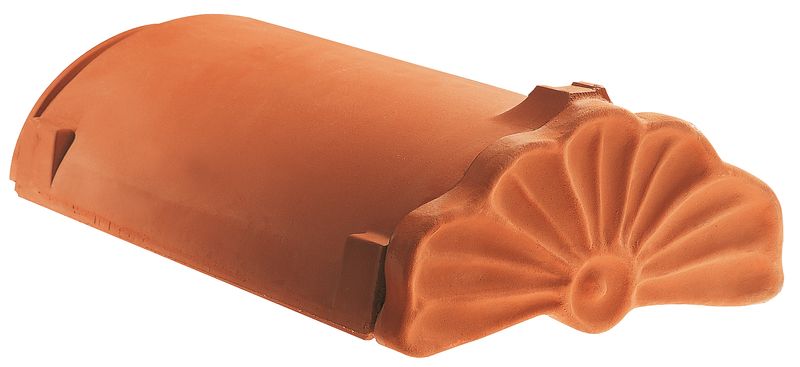

AUT začetni keramični slemenjak PF

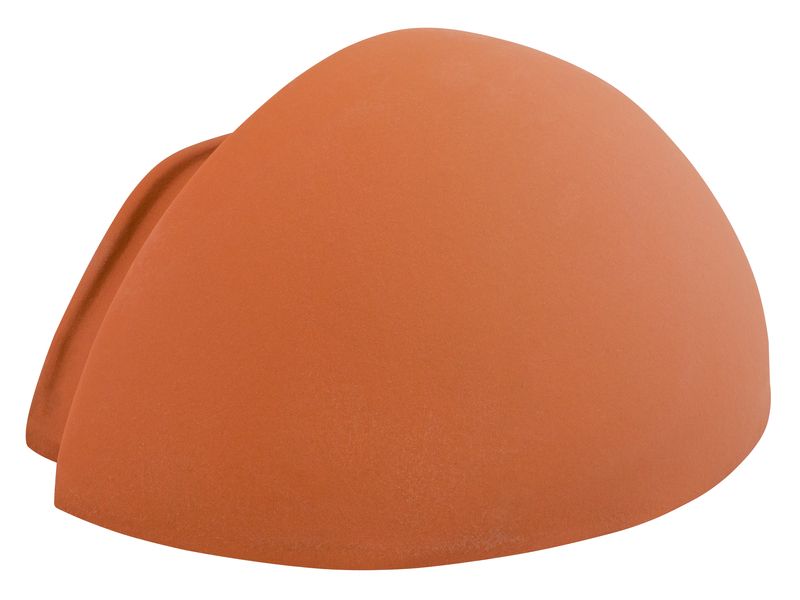

AUT začetni keramični slemenjak okrogle povezave PF

AUT začetni keramični slemenjak s skodelico PF

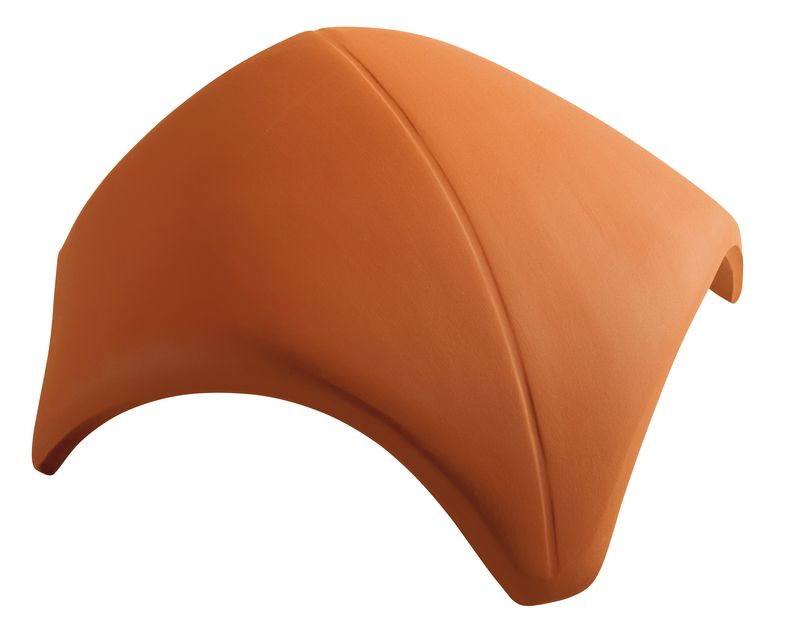

AUT razdelilna kapa 3 osi PF

AUT razdelilna kapa 4 osi PF

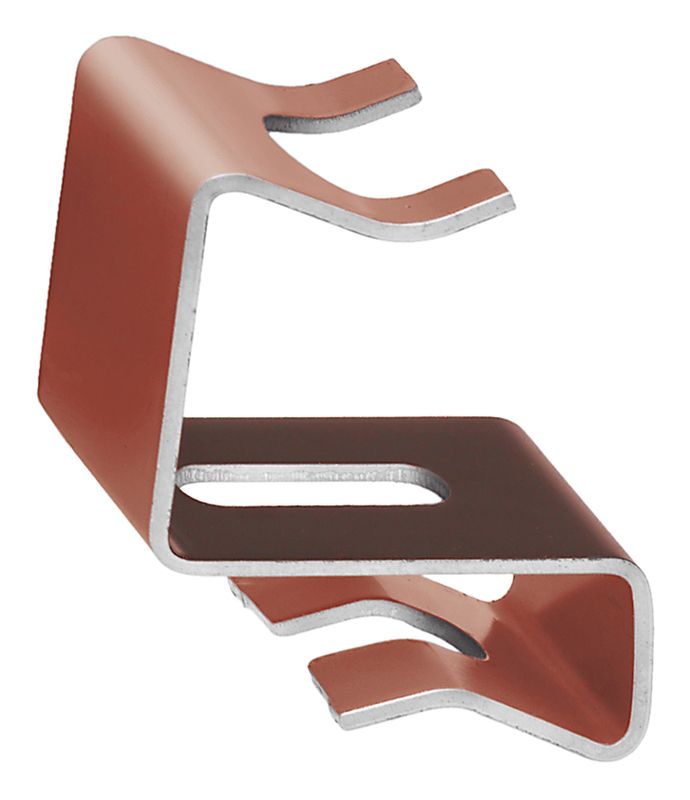

Grebenske sponke aluminijske PF

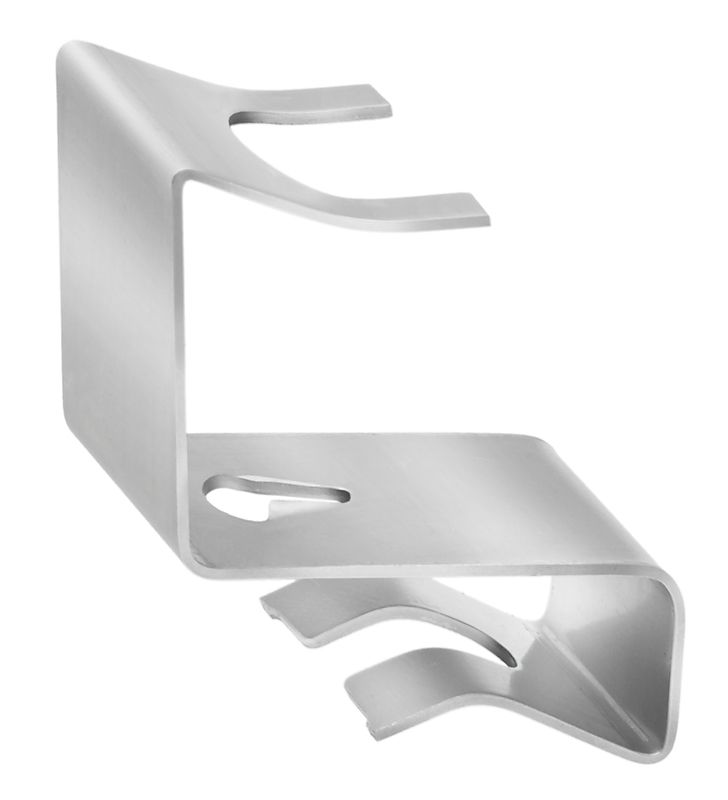

FIRSTFIX grebenske sponke iz nerjavečega jekla PF

FIRSTFIX grebenske sponke žične G10

FIRSTFIX sponke kit

Slemenska/grebenska rola 220 (CREAROLL ALU)

Slemenska/grebenska rola 300 (CREAROLL ALU)

Slemenska/grebenska rola 220 (CREAROLL PP)

Slemenska/grebenska rola 310 (CREAROLL PP)

Slemenska/grebenska rola 390 (CREAROLL PP)

Paleta izdelkov za zaščito pred snegom, dostop do strehe in solarno napeljavo iz kovine

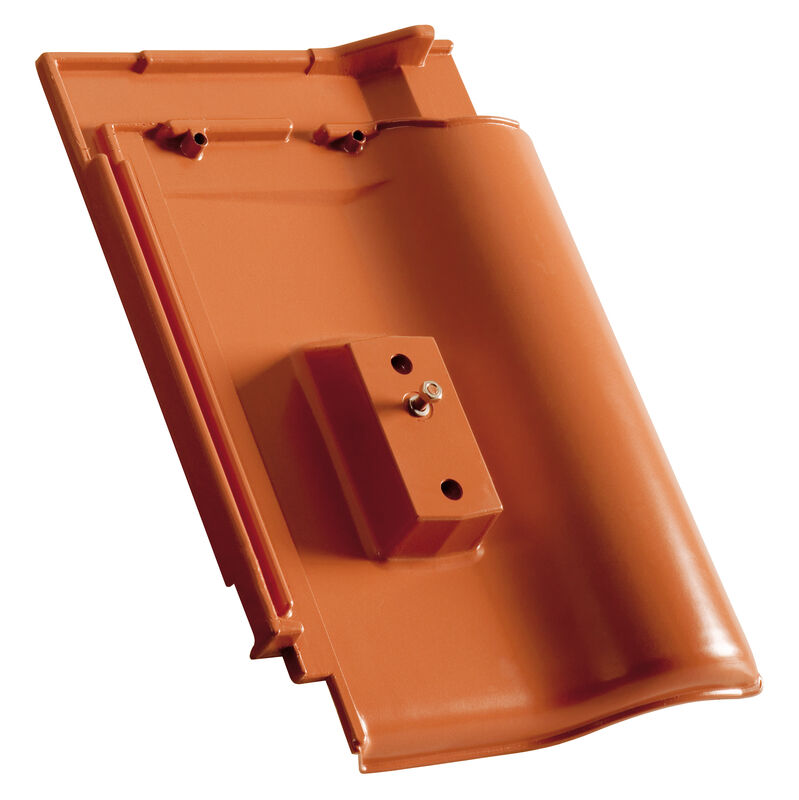

MAG aluminijski osnovni element

Solarni nosilec

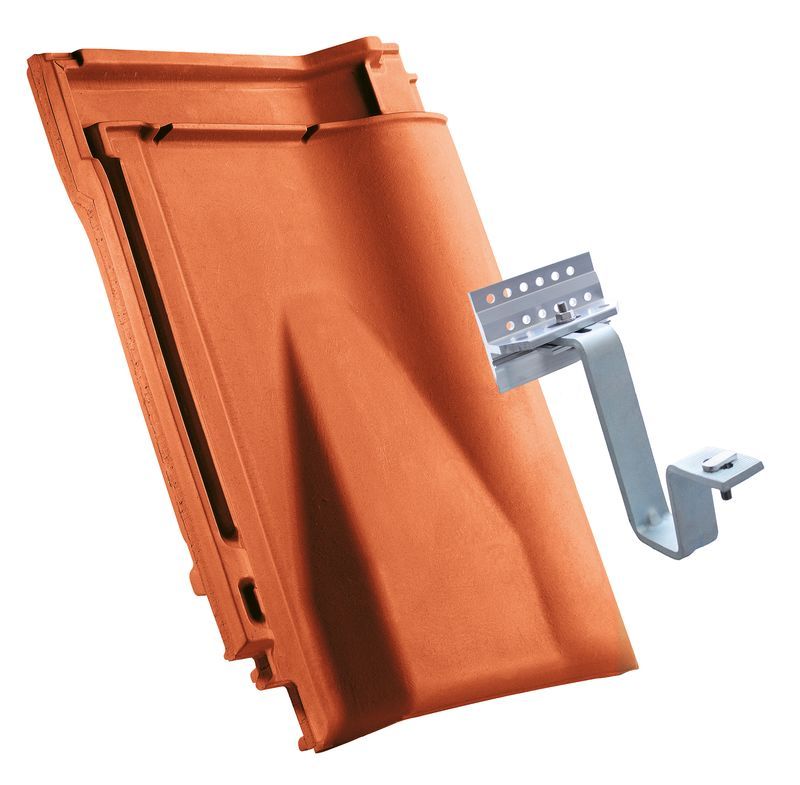

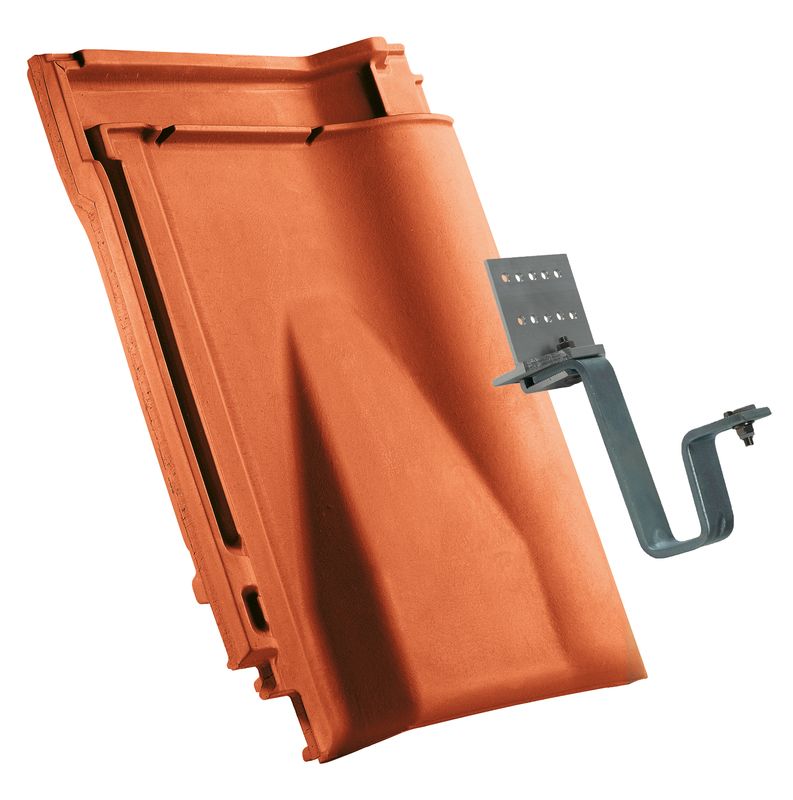

MAG komplet nosilca solarnega elementa, 30 mm letvanje

MAG komplet nosilca solarnega elementa, 40 mm letvanje

Enojna stopnica

Kratke pohodne rešetke

Dolge rešetke

Nosilec za valj

Gorski snegolovni opornik

Valjasta cev Ø 40 mm dolžina 3 m

Univerzalni gorski snegolovni opornik

Strešna lestev

Nosilec strešnih lestev

Nosilec za valj

MAG snegolov

Osnovni aluminijski element 150 x 25 cm

Nosilec za valj

Sklopna enota za cev Ø 32 mm

CAD

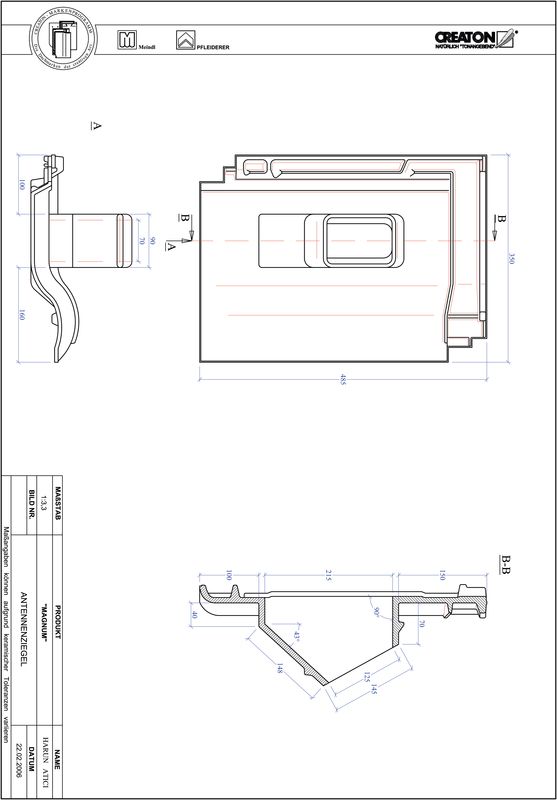

CAD datoteka izdelka MAGNUM Aerial ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 44 kB

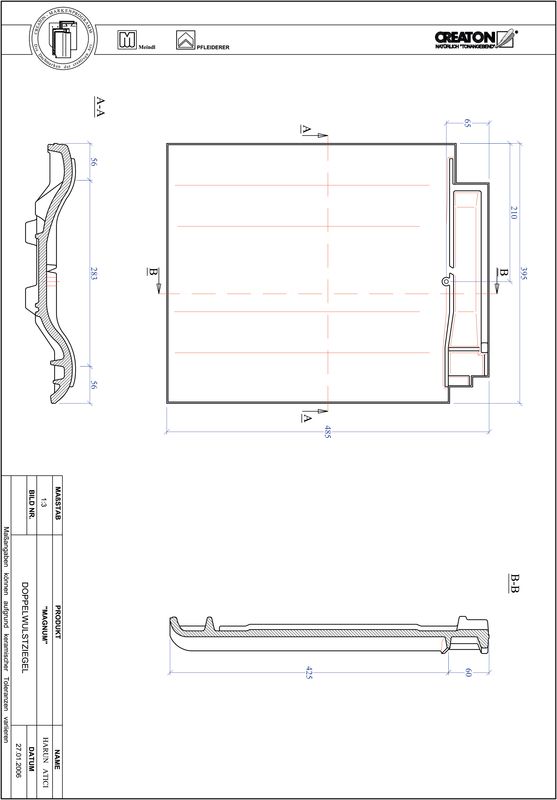

CAD datoteka izdelka MAGNUM dvovalovnik DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 43 kB

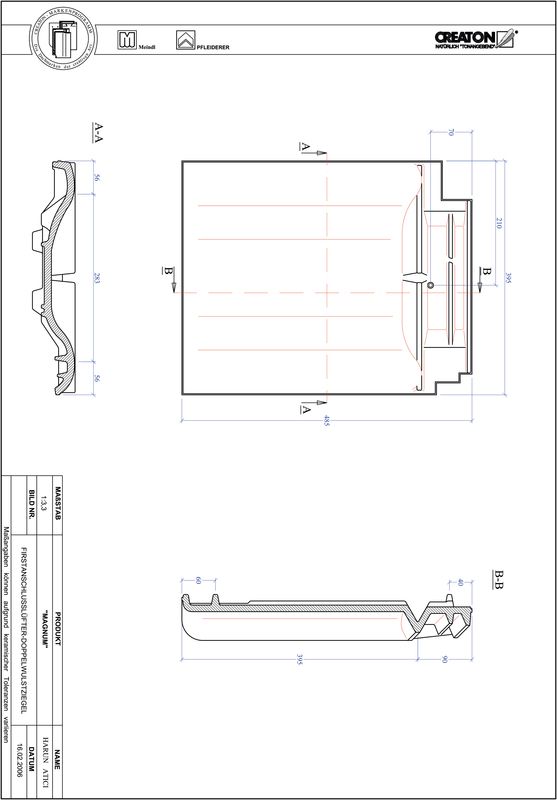

CAD datoteka izdelka MAGNUM slemenski priključni zračnik dvovalovnik FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 42 kB

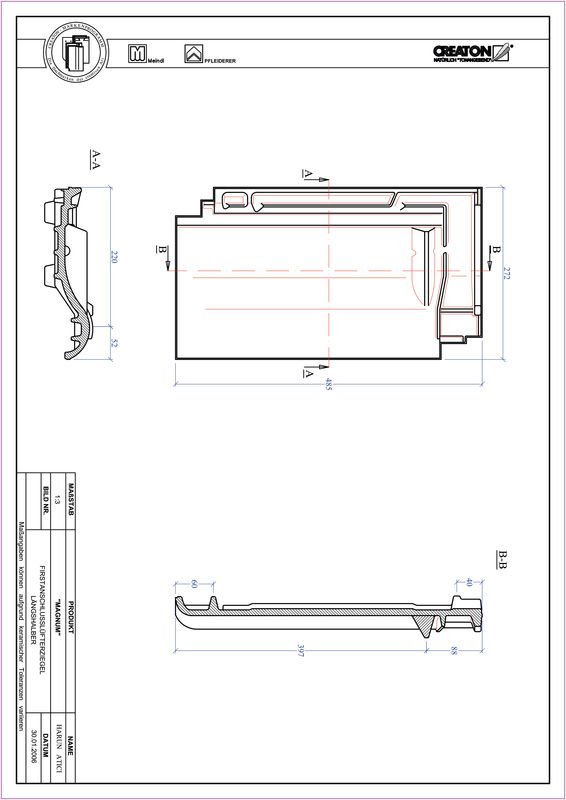

CAD datoteka izdelka MAGNUM slemenski priključni zračnik dvovalovnik FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 50 kB

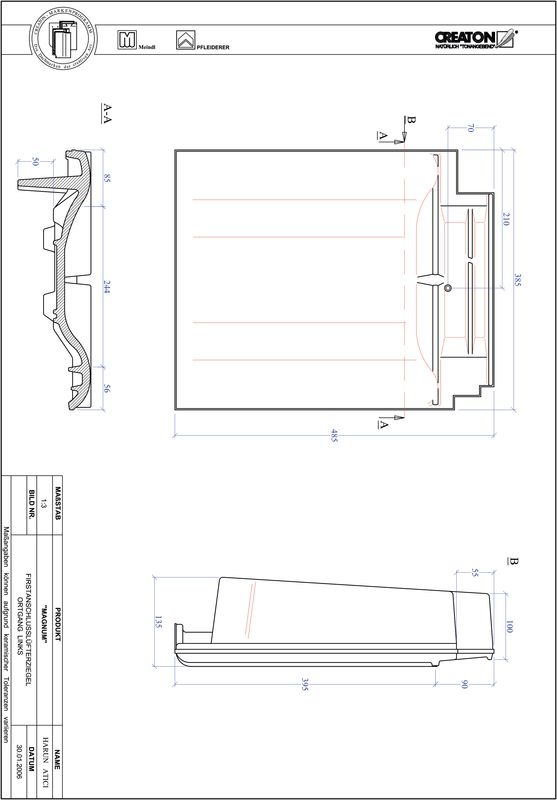

CAD datoteka izdelka MAGNUM slemenski priključni zračnik levi FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 44 kB
CAD datoteka izdelka MAGNUM slemenski priključni zračnik desni FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 43 kB

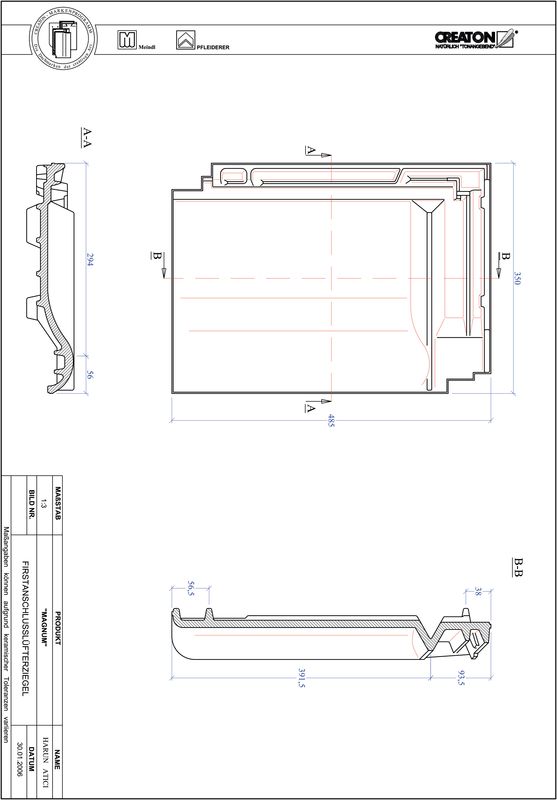

CAD datoteka izdelka MAGNUM slemenski priključni zračnik FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 45 kB

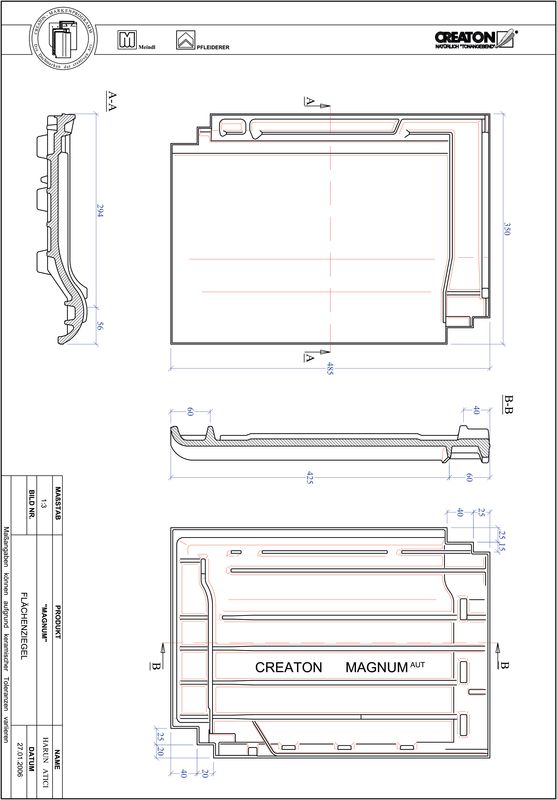

CAD datoteka izdelka MAGNUM strešnik FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 58 kB

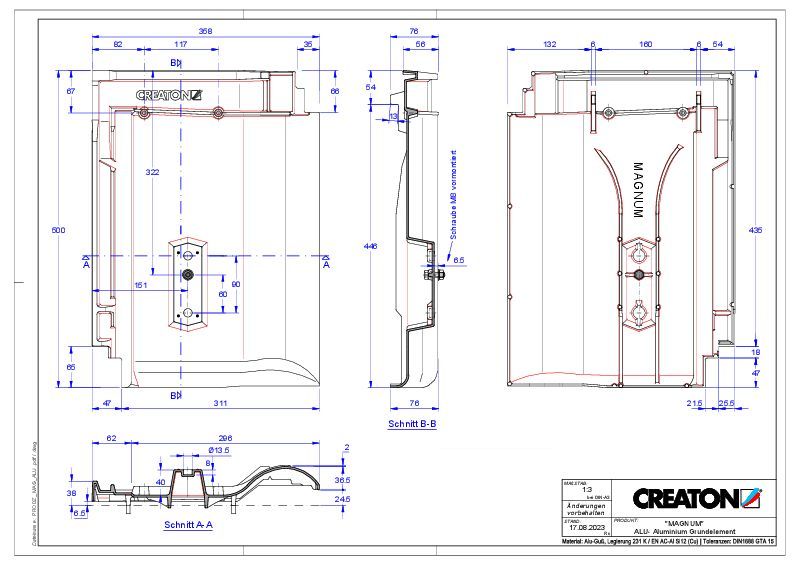

CAD datoteka izdelka MAGNUM osnova, aluminij GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 71 kB

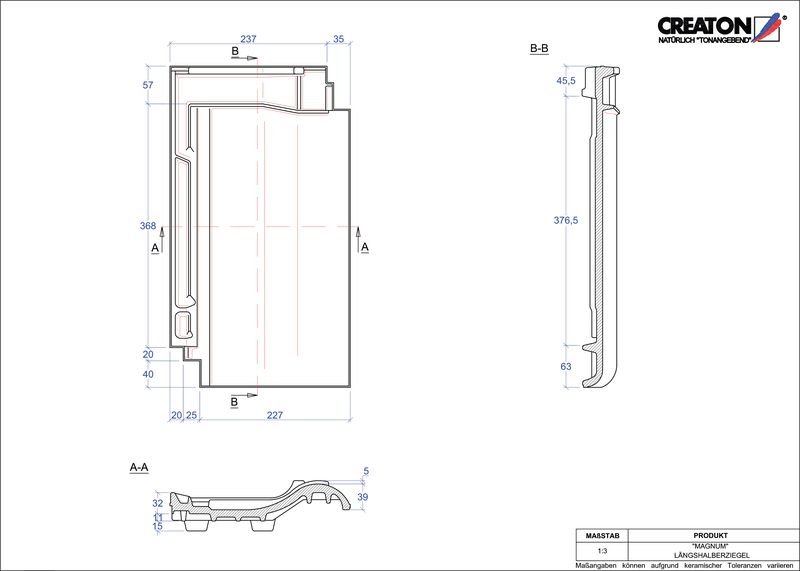

CAD datoteka izdelka MAGNUM polovička LH
pdf | 64 kB
dwg | 143 kB
jpeg | 36 kB

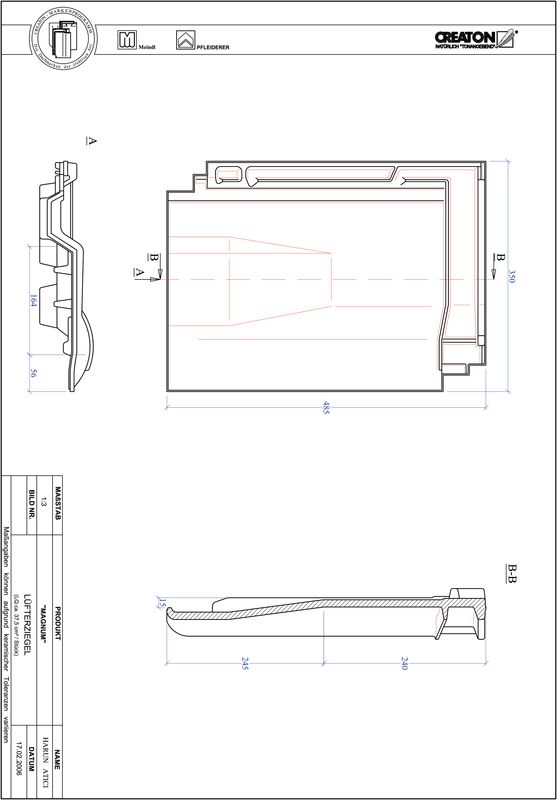

CAD datoteka izdelka MAGNUM slemenski zračnik LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 42 kB

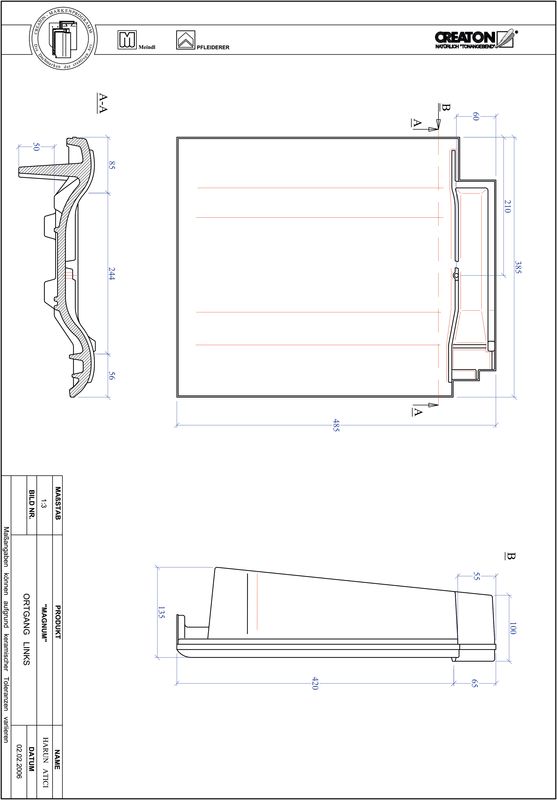

CAD datoteka izdelka MAGNUM krajnik levi OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 43 kB

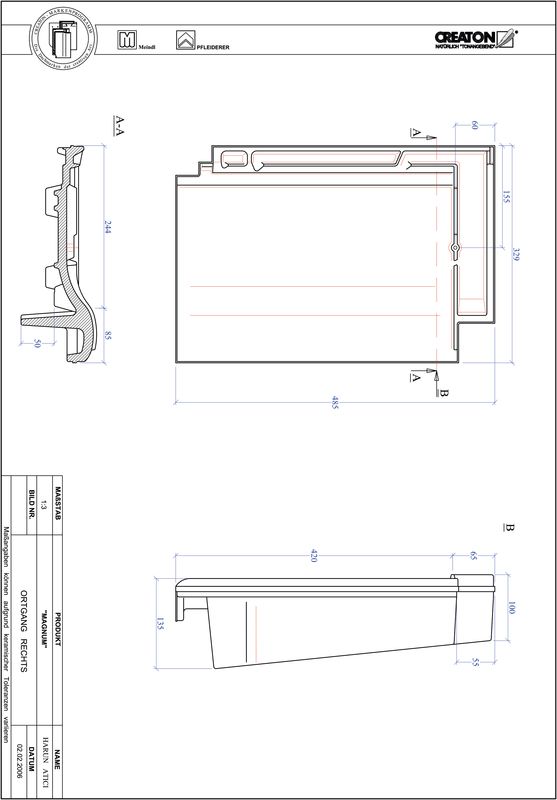

CAD datoteka izdelka MAGNUM krajnik desni OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 43 kB

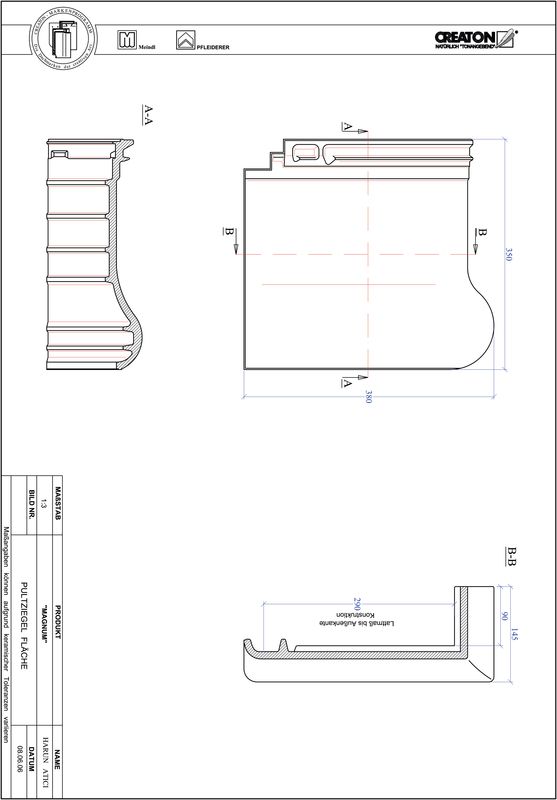

CAD datoteka izdelka MAGNUM strešnik za enokapno streho PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 41 kB

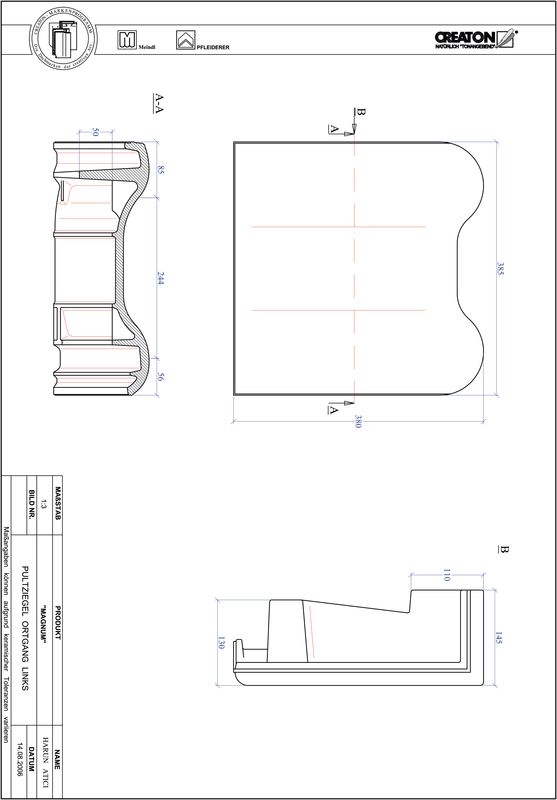

CAD datoteka izdelka MAGNUM strešnik za enokapno streho, krajnik levi PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 40 kB

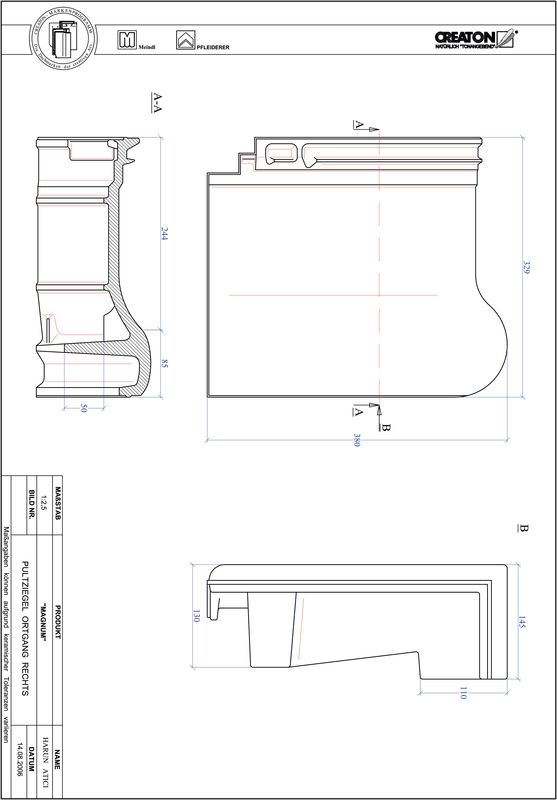

CAD datoteka izdelka MAGNUM strešnik za enokapno streho, krajnik desni PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 44 kB

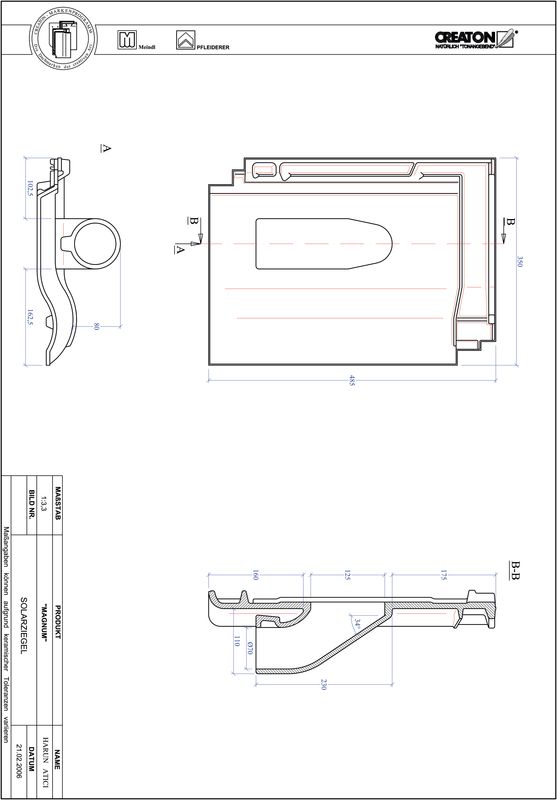

CAD datoteka izdelka MAGNUM Solar SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 43 kB

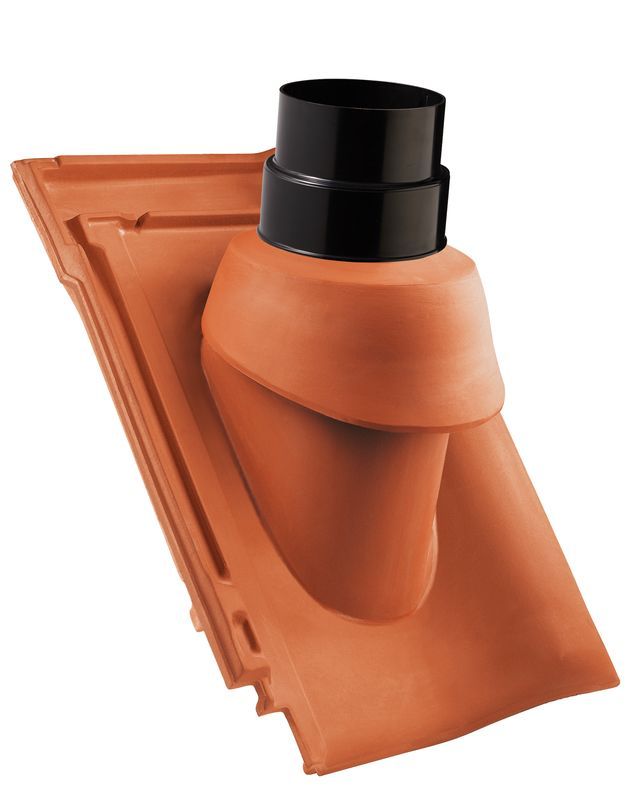

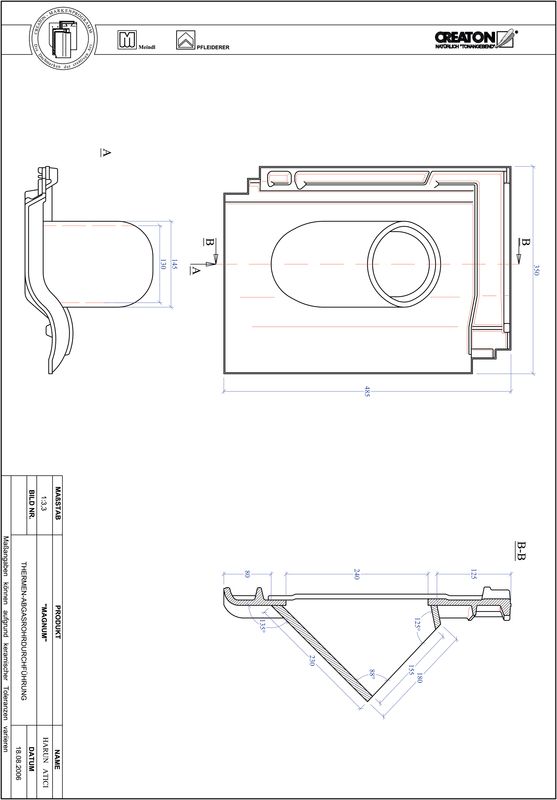

CAD datoteka izdelka MAGNUM Thermal THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 44 kB

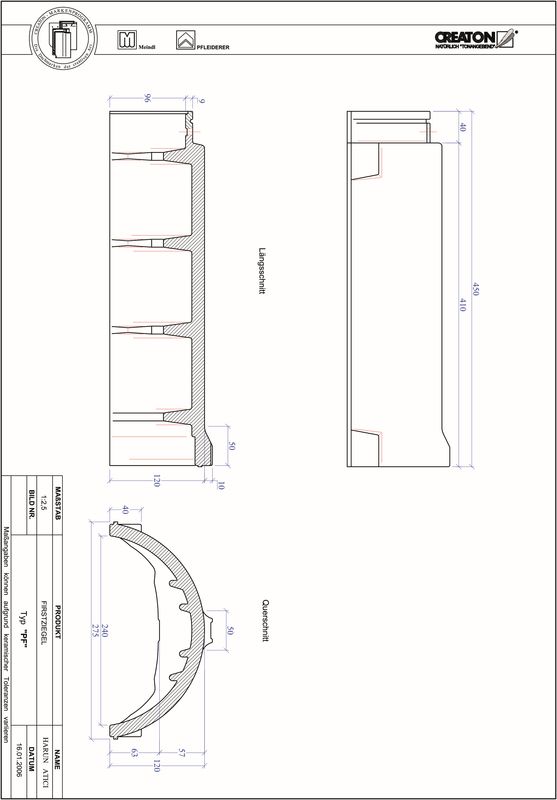

CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
